100Gbps短距离并行传输规范

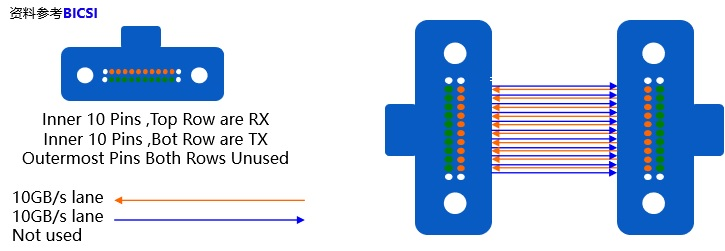

        ◆ 100GBASE-SR10基于850nm VSCEL

        ◆ 10通道 x 10Gbps

        ◆ 双向：10根传输光纤加10根光纤用于接收

        ◆ OM3/OM4传输距离长达100m/150m

        ◆ 最大信道IL为1.9dB/1.5dB

        ◆ 连接器和接头损耗分配为1.5dB/1.0dB

    而100G传输速率用到单模预端接光纤或多模预端接光纤的几率相当。

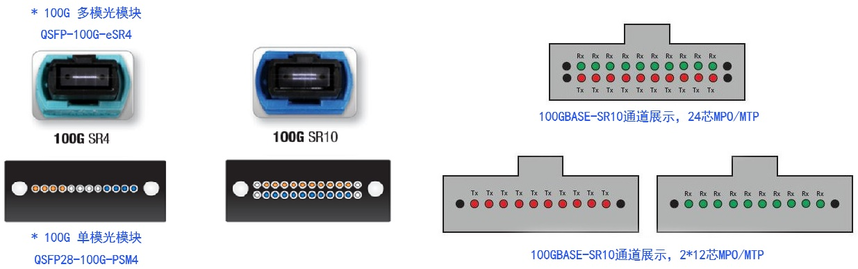

    100G SR4并行应用(QSFP-100G-eSR4多模光模块/QSFP28-100G-PSM4单模光模块)，只要标准的12芯MPO预端接光纤即可；而100G SR10多模并行光纤应用，则需要用24芯MPO或2*12芯MPO预端接光纤，传输距离为70M(OM3)与100M(OM4)，其光纤的连接和使用如上图所示。

100GBASE-SR4 QSFP28光模块

    100GBASE-SR4 QSFP28光模块提供4个独立的发送和接收通道，每个通道在OM4 MMF的100米处进行25Gbps的运行，总体数据速率为100Gbps。在发射端传输信号时，电信号经激光器阵列转换为光信号，然后在带状多模光纤上并行传输，在到达接收端接时，光电检测器阵列将并行光信号转换成并行电信号。

100GBASE-LR4 QSFP28光模块

    100GBASE-LR4 QSFP28光模块一般与LC单模光纤跳线一起使用，最大传输距离可达到10km。将4路25Gbps电信号转换为4路LAN WDM光信号，然后将其复用为单通道，实现100G光传输。在接收端，该模块将100G光输入解复用为4路LAN WDM光信号，然后将其转换为4路电信号输出通道。

100GBASE-CWDM4 QSFP28光模块

    QSFP28 CWDM4光模块的传输速率为103.1Gbp，主要应用于计算、高频交易等领域，它的成本明显高于QSFP28 PSM4光模块。通过粗波分复用（CWDM）技术，QSFP28 CWDM4光模块将1270nm、1290nm、1310nm和1330nm四种波长复用到一根单模光纤上进行传输。

100GBASE-PSM4 QSFP28光模块

    QSFP28 PSM4光模块是一种高速和低功耗的产品，专门用于数据通信应用中的光互连。它符合PSM4 MSA光接口规范，有可热插拔的QSFP外形，内置数字诊断功能，共有4个独立的全双工通道，每通道可达25.78Gbps的数据速率。QSFP28 PSM4光模块主要应用于40G和100G以太网中，高带宽模块通过单模光纤支持100GbE光链路。

四种100G QSFP28光模块类型

常见的100GBASE-SR4 QSFP28光模块解决方案:

（一）100GBASE-SR4 QSFP28光模块直连解决方案

（二）100GBASE-SR4 QSFP28光模块连接光纤适配器面板和光纤配线箱

（三）100GBASE-SR4 QSFP28光模块通过MTP分支跳线连接4支25G SFP28光模块
