国家智能制造标准体系建设指南简介

由工信部和国家标准委员会颁发的《国家智能制造标准体系建设指南（2018年版）》将中国智能制造系统架构从生命周期、系统层级和智能特征三个维度对智能制造所涉及的活

动、装备、特征等内容进行描述，主要用于明确智能制造的标准化需求、对象和范围，为我国智能制造的发展及两化融合项目提供标准化的理论依据。

    一、生命周期指从产品原型研发开始到产品回收再制造的各个阶段，包括设计、生产、物 流、销售、服务等一系列相互联系的价值创造活动。生命周期的各项活动可进行迭代 优化，具有可持续性发展等特点，不同行业的生命周期构成不尽相同。

    二、系统层级指与企业生产活动相关的组织结构的层级划分，包括设备层、单元层、车间 层、企业层和协同层。

    三、智能特征指基于新一代信息通信技术使制造活动具有自感知、自学习、自决策、自执 行、自适应等一个或多个功能的层级划分，包括资源要素、互联互通、融合共享、系 统集成和新兴业态等五层智能化要求。

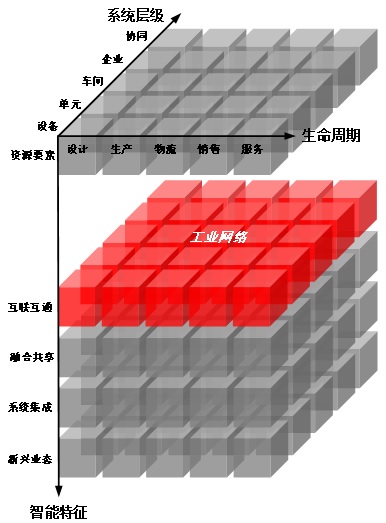

我们所关注的工业网络主要对应生命周期维度的全过程，系统层级维度的设备、单元、车间、企业和协同层级，以及智能特征维度的互联互通，如上图所示。

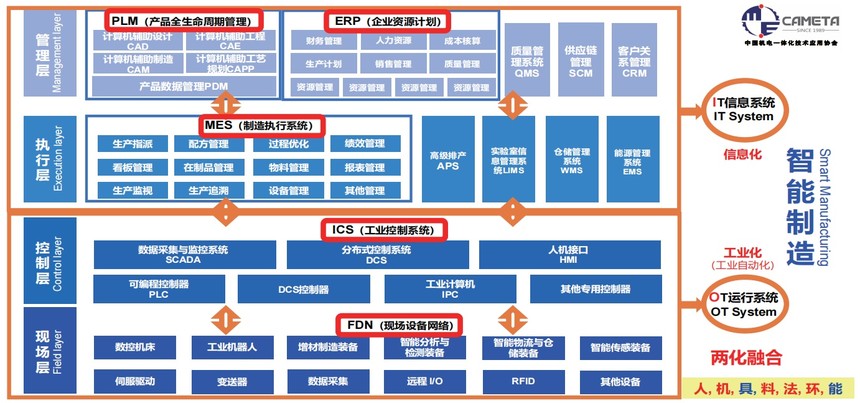

中国智能制造的IT/OT层级图

中国机电一体化技术应用协会对智能制造的整个环境进行了梳理，将所有IT和OT设计的终端、设备和系统进行了系统的分层归类，整理出“中国智能制造的IT/OT层级图”，将智能制造分成了四个不同的层级：现场层、控制层、执行层和管理层。

    ◆ 现场层包含了数控机床、工业机器人、增材制造装备、智能分析与检测装备、智能物流与仓储装备、智能传感装备、伺服驱动、变送器、数据采 集、远程I/O、RFID及其他制造现场端的设备所构成的FDN现场设备网络；

    ◆ 控制层包含了SCADA数据采集与监控系统、DCS分布式控制系统、HMI人机交互接口、PLC可编程控制器、DCS控制器、IPC工业计算机及其 他专用的控制器构成的ICS工业控制系统；

    ◆ 执行层则包含了MES制造执行系统 (包括生产指派、配方管理、过程优化、看板管理、物料管理、生产监视、生产追溯等等)、APS高级排产、 LIMS实验室信息管理系统、WMS仓储管理系统、EMS能源管理系统等；

    ◆ 管理层包含了PLM产品全生命周期管理 (包括CAD、CAM、CAE、PDM等等)、ERP企业资源管理 (包括生产计划、销售管理、质量管理、资源 管理、财务管理、人力管理、成本核算等等)、QMS质量管理系统、SCM供应链管理、CRM客户关系管理等。

以上四个层级中，现场层和控制层属于OT运行系统的范畴，而执行层和管理层则是属于IT信息系统的范围。

IT代表的是 信息化，OT代表的是 工业自动化，而 两化融合 则是将工业生产过程中的“人机具料法环能”生产七要素 (也有称“人机料法环”五要素的) 进行有机地连接，实现企业降本增效的目的。
