电工小白必看！AWG 美国线规和 UL 444 标准相关数据👋 今天给大家科普一下 AWG 美国线规，做电工、电气相关工作或者对这方面感兴趣的朋友可一定要码住～

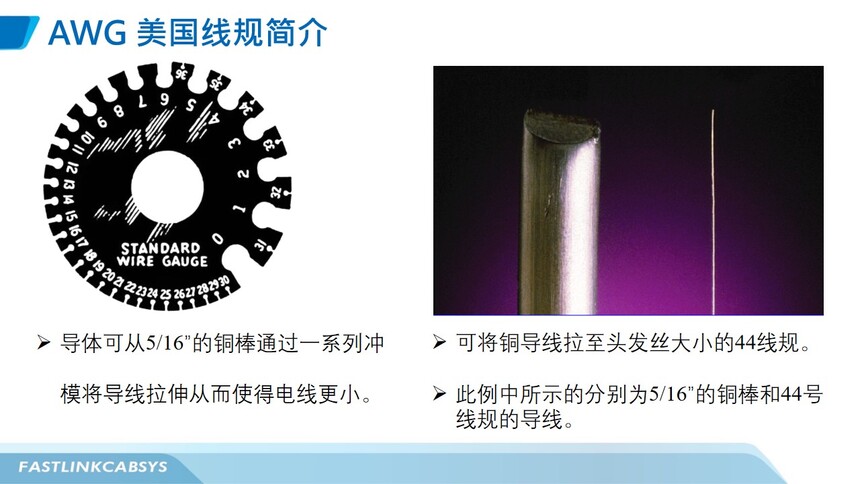

什么是 AWG 美国线规？AWG（American Wire Gauge）即美国线规，是一种区分导线直径的标准，就像我们用尺码区分衣服大小一样，它用数字来表示导线粗细。数字越小，线径越大，比如 4AWG 的线就比 10AWG 的线粗好多。AWG这个标准在北美地区广泛使用，在电气设计、电线电缆制造等领域都起着关键作用。

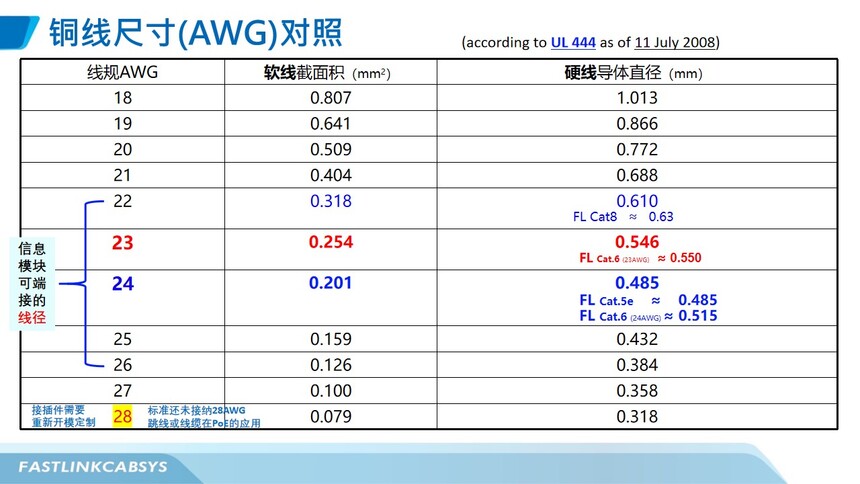

UL444 标准里 AWG 铜线尺寸有啥规定？✅ 综合布线常见的23AWG 双绞线（相当于拉了23次），其实芯导体的直径大约是 0.546mm（业内一般习惯性的默认为 0.55mm） 。 ✅ 而24AWG的双绞线（相当于拉了24次），其实芯导体的直径约为 0.485mm（大家习惯性的默认为0.5mm） 。 ✅ 综合布线系统目前常用的铜线直径在22AWG到26AWG之间，前些年开始流行的28AWG线径细跳线（长度要求不超过5米，最长也不能超过10米，否则无法保证其传输性能），虽然在信号传输速率上也能满足Cat.6甚至Cat.6A的要求，但因为其线径太细，在PoE应用中无法承受高功率以太网供电的要求，所以不建议在PoE以太网供电环境中使用。 了解了这些标准，在实际工作中选择合适的电线就更得心应手啦，能避免很多因线规不对导致的安全隐患和使用问题。 |
