综合布线双绞线线对颜色的规定

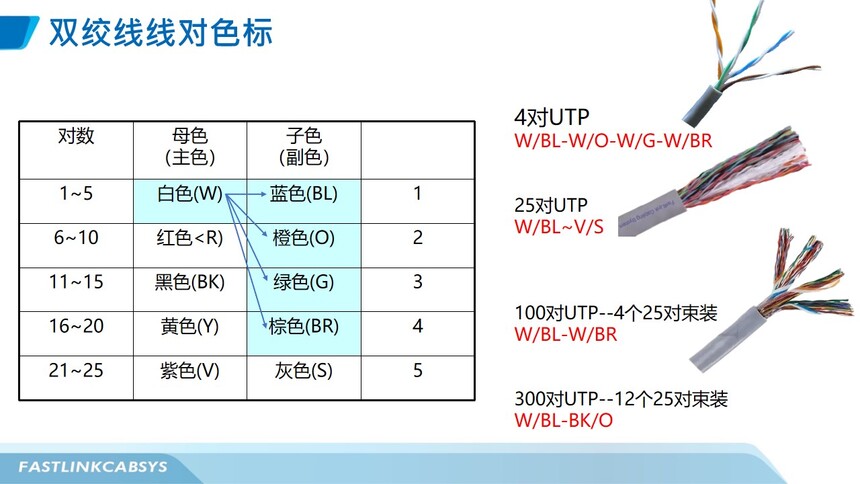

✨ 双绞线线对色标，分主色和副色两个系列，主色依次为 “白、红、黑、黄、紫”，副色依次为 “蓝、橙、绿、棕、灰”，所以25对大对数的线对颜色顺序如下。✅ 01~05号线对线序：白蓝、白橙、白绿、白棕、白灰； ✅ 06~10号线对线序：红蓝、红橙、红绿、红棕、红灰； ✅ ......... ✅ 21~25号线对线序：紫蓝、紫橙、紫绿、紫粽、紫灰。 ✨ 然后以25线对线缆为一束，外面用薄膜色带缠绕进行区分，如100对大对数电缆，第一束25对线缆用白蓝色带缠绕，第二束25对线缆用白橙色带缠绕，第三束25对线缆用白绿色带缠绕，依次类推。 ✨ 按照这个双绞线线对色标的规定，我们常见的超五类和六类网线，内部只有4个线对，其线对线缆的色标主色都是白色，四个副色依次是 “蓝、橙、绿、棕”，那四线对的线序就是：白/蓝、白/橙、白/绿和白/棕。 📌 但假如我们在安装过程中，不小心将四个线对的绞距都退绞了（理论上要求将线对的绞距保持至最后，才能保证链路的性能为最佳），此时呈现在我们面前是8根导线，而且其中有四根导线的外皮颜色都是白色，根本搞不清哪根是和“蓝、橙、绿、棕”四根线是一对的，很容易安装出错（综合布线严禁错对安装，会导致测试不通过）。 📌 为了避免四根白色导线同时出现，导致安装出错情况的发生，工程师设计在白色芯线的外皮中加入对应线对的副色，线序就变成了 “白蓝/蓝、白橙/橙、白绿/绿、白棕/棕”，完美地解决了四根白色导线同时出现，最终导致错对安装问题的发生。 |
