屏蔽双绞线的屏蔽原理和常见的屏蔽结构

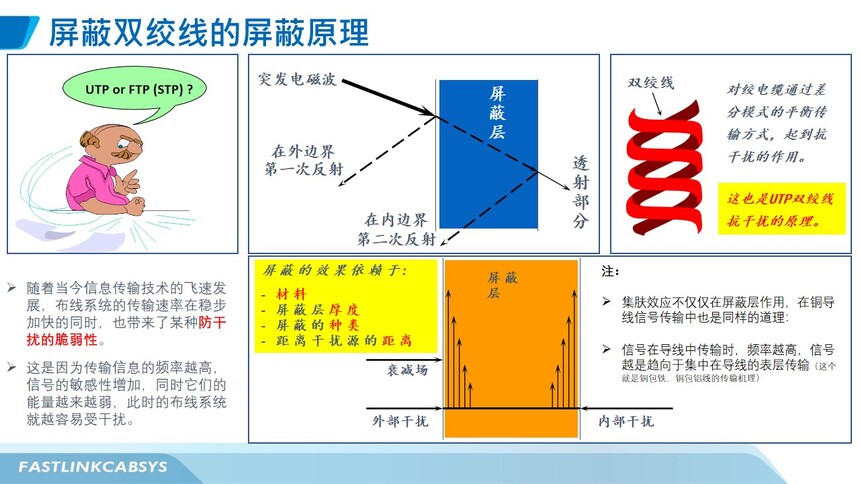

✨ 虽然双绞线本身具有一定的抗干扰能力，但随着网络传输速率的不断提升，布线的外部环境越来越复杂，特别是工业和数据中心等复杂环境下的电磁干扰类型越来越多，强度越来越高，普通的非屏蔽双绞线已经无法应对，是时候要给其加上额外的抗干扰保护层了，屏蔽双绞线便顺理成章的成为客户首选。🚀 屏蔽线缆内部采用的还是双绞线结构，只是在双绞线外，额外包裹上铝箔屏蔽层或金属丝网屏蔽层，能有效地将电磁波反射出金属屏蔽层。部分被吸入金属屏蔽层的电磁信号，根据法拉第电磁原理转化成电流后，再通过金属屏蔽层的接地端导入大地。所以，不管是线缆外的干扰还是线缆内的干扰，最终都会在金属屏蔽层中汇聚后接地，且信号频率越高越趋向于集中在金属的表层传输，这就是知名的“集肤效应”。

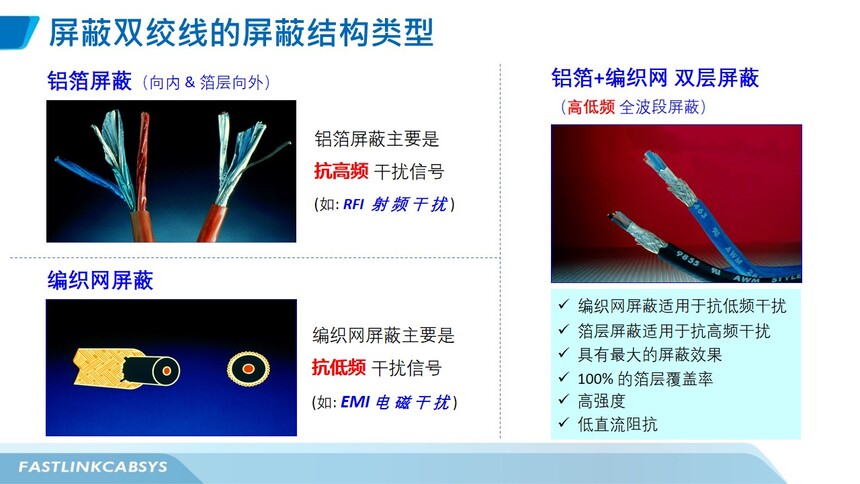

🧰 在常见的屏蔽线缆结构中，金属丝网通常是采用四对线外总屏的方式，而铝箔屏蔽可以是四对线外总屏或者每对线铝箔屏蔽的结构，这样不仅能防止线缆外的高低频电磁干扰，还能将线缆内部四对线之间的高频干扰将至最低，使线缆的传输性能达到最佳。 |
|
|
