TIA 568.2-D 平衡双绞线电信布线和连接硬件标准简介

✨ TIA 568.2-D 平衡双绞线电信布线和连接硬件标准直到2018年9月才正式颁布，是TIA 568-D标准家族中最晚公布的（TIA 568.0-D 和 TIA 568.1-D标准早在2015年就已经正式颁布），可见TIA 568.2-D 标准制定的艰难，需要考虑的内容涉及面实在是太广了。

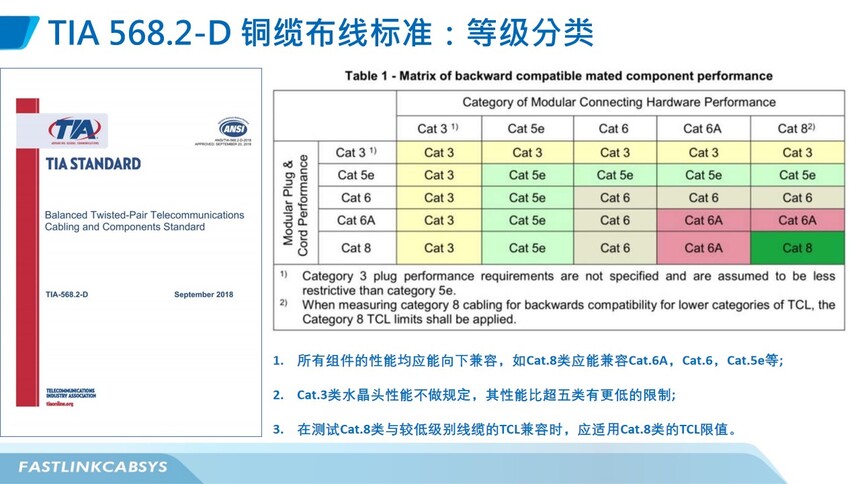

✨ 比如为了应对数据中心铜缆40G高速，30米短距离的信号传输，铜缆八类标准的制定就需要考虑从设计、安装到测试验收等一系列的问题，还要考虑对Cat6A及Cat6等组件性能向下兼容性的问题等等。从上表的铜缆布线等级分类表可以看到，大家之前经常有提及的所谓铜缆七类标准，从严格意义来说是不存在的，TIA铜缆等级分类中根本就没有Cat7这一等级分类。所谓的七类铜缆，其实应该是ISO标准Class F等级分类的俗称而已。

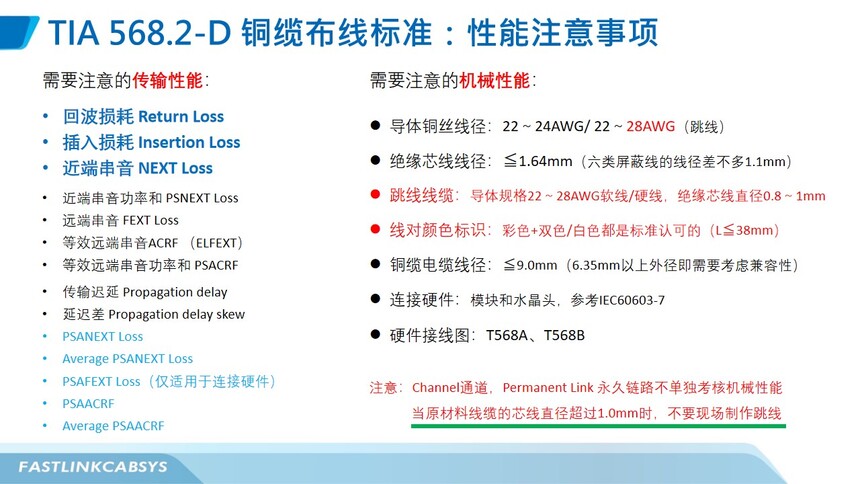

✨ TIA 568.2-D标准对链路的传输性能，除了要考虑Return Loss 回波损耗、Insertion Loss 插入损耗和NEXT Loss 近端串音干扰等主要指标外，Cat8 和 PoE等还需要考虑电阻不平衡、TCL (Transverse Conversion Loss）横向转换损耗、ELTCTL (Equal Level Transverse Conversion Transfer Loss) 两端等效横向转换损耗等参数。至于机械性能部分，因为标准引入了28线规的细跳线，所以还需要特别留意。

✨ 另外，标准规定原材料芯线直径超过1.0mm的，就不能在现场制作跳线，而六类非屏蔽线缆的芯线直径通常是0.99mm左右，还能勉强可以在现场制作跳线，但也必须要使用合规的工具，严格按照标准来加工才行。但现在蛮多施工商，为了降低成本，完全忽视标准的存在，芯线直径在1.1mm左右的六类屏蔽线缆，甚至高达1.3mm发泡PE绝缘外皮线径的超六类线缆，他们都会自己在现场加工跳线，可想而知最后“成品”的性能会是啥样......
