TIA 568.2-D 新增 MPTL 新的铜缆链接形式

✨ 随着IoT物联网和工业互联网技术的发展，越来越多的设备正在IP化并被连接到铜缆水平布线基础设施中，其中大多数设备都集成有用于连接网络的RJ45端口，例如安防摄像头、LED灯、楼宇自动化控制器、Wi-Fi接入点和工业4.0生产制造过程中的传感器、控制器、执行器、机台等等。

✨ 连接这类设备时，尤其是工厂生产设备和机台、以及那些安装在天花板中，无法安装面板或不允许安装面板的设备，通常是在链路末端直接端接一个全新的模块化插头，末端是标准的RJ45水晶头尺寸，所以可以直接插入设备，从根本上消除了设备端的跳线。

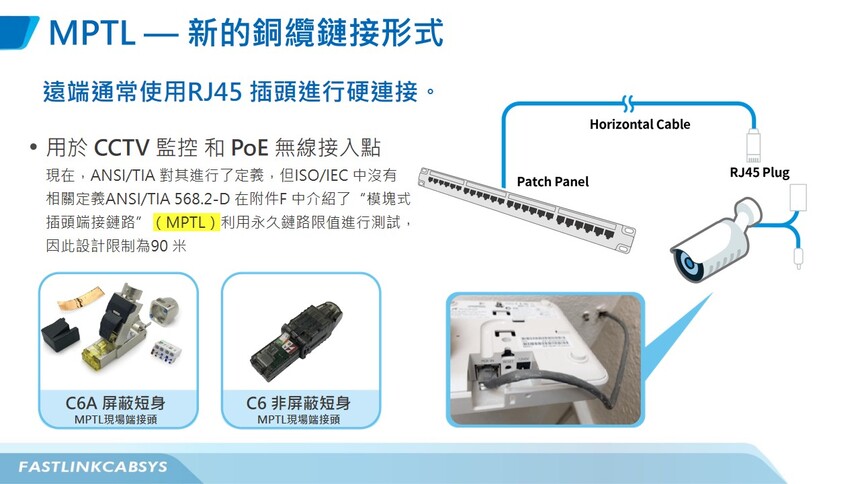

✨ 这就是最新的 MPTL（Modular Plug Terminated Link）模块化插头端接链路模式，已经被纳入了 TIA 568.2-D国际标准，并得到越来越普及的应用。

✨ 使用MPTL模块化插头端接链路的好处是毋庸置疑的，不仅解决了链路末端无法安装信息模块的难题，也解决了现场压接水晶头性能不达标的困惑，在确保链路性能的前提下，还减少了一个连接点等于是减少了一个故障点，但其关键点是这种模块化插头端接的链路，必须要经过全新模式的正确测试。

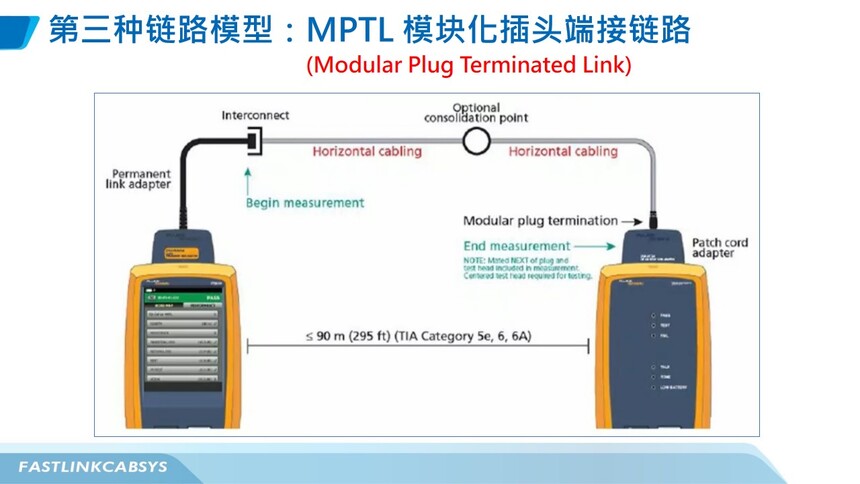

✨ 具体来说，MPTL模块化插头端接链路的测试，是继Permanent Link永久链路测试、Channel通道链路测试和Patch Cord跳线测试之后的第四种测试模式，总的链路长度还是100米。

✨ 以Fluke DSX系列测试仪为例，具体测试方式如下：

✅ 1、RJ45信息模块端链接永久链路适配器（Permanent Link Adapter）；

✅ 2、MPTL模块化插头端需要链接跳线适配器（Patch Cord Adapter）；

✅ 3、从Fluke测试设置屏幕中选择 “测试限制”，然后选择 “更多”；

✅ 4、“Test Limit”选项下选TIA标准之MPTL相对应等级的标准进行测试。

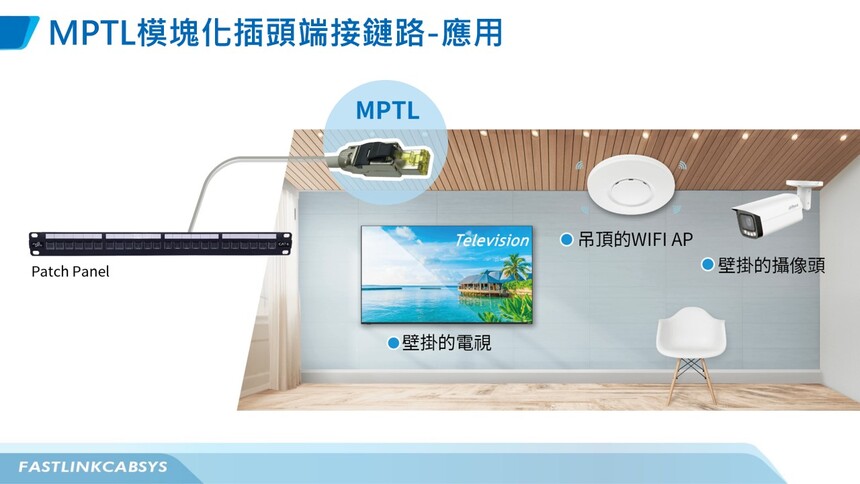

✨ 自从MPTL模块化插头端接链路及组件被 TIA 568.2-D 标准采纳后，已经在越来越多的场景中被使用，其中使用最多的场景是在普通的商业大楼应用领域，越来越多的壁挂式显示器，吊顶的无线AP和随处可见的各种监控摄像头，都会在水平线缆的末端端接MPTL现场端接头后直接连接终端设备。

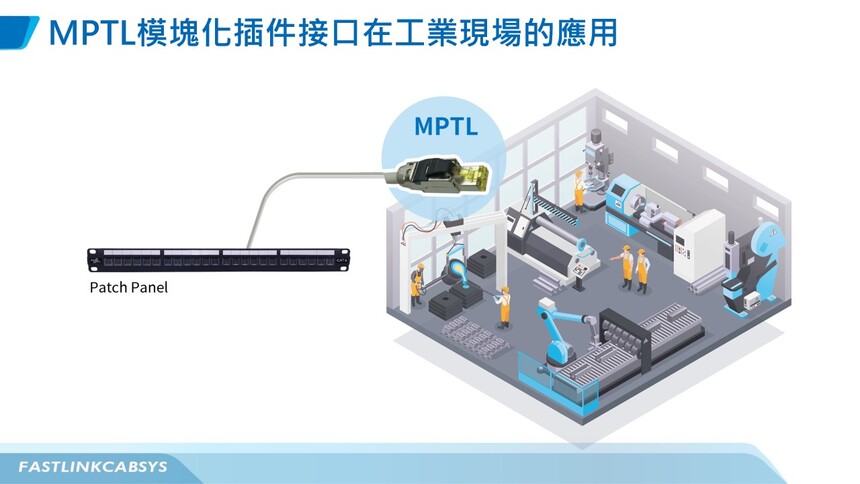

✨ 另外一个会被经常采用的场景是工业生产现场，因为蛮多现场环境是没法安装信息插座面板的，比如生产流水线上的一些设备，其要求链路线缆的长度随设备的位置进行定制，末端也不能预留太多的余量，而普通的现场压接水晶头方式又无法满足性能的要求，此时就需要在末端直接端接MPTL现场端接头后直接上设备，来满足用户对定制长度和确保链路性能的双重要求。
