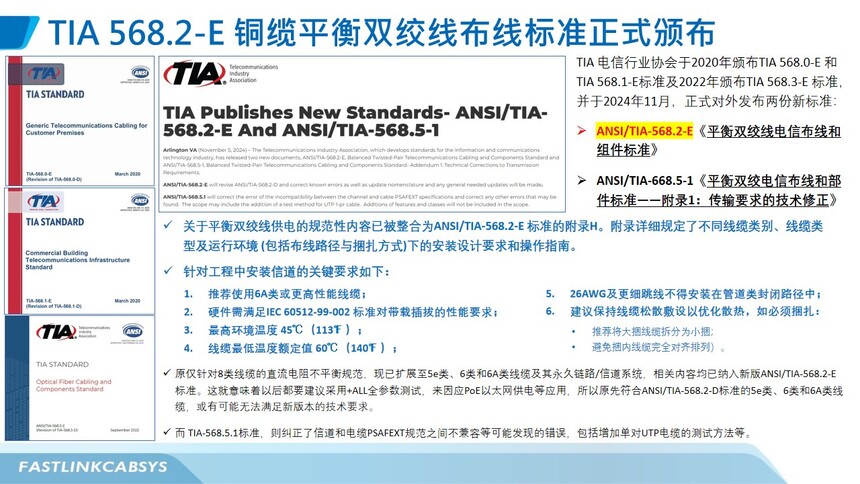

最新TIA 568.2-E 平衡双绞线电信布线和连接硬件标准颁布

✨ TIA 电信行业协会于2020年颁布TIA 568.0-E 和 TIA 568.1-E标准及2022年颁布TIA 568.3-E 标准后，于2024年11月5日，正式对外发布了两份新的文件：ANSI/TIA-568.2-E《平衡双绞线电信布线和组件标准》和ANSI/TIA-668.5-1《平衡双绞电信布线和部件标准——附录1：传输要求的技术修正》。

✨ 此次修订整合了ANSI/TIA-568.2-D标准的两项重要增补条款：

📌 1、ANSI/TIA-568.2-D-1 8类测试用平衡-非平衡转换器（Balun）要求；

📌 2、ANSI/TIA-568.2-D-2 平衡双绞线缆供电规范。

✨ 其中，关于平衡双绞线缆供电的规范性内容已被整合为ANSI/TIA-568.2-E标准的附录H。该附录详细规定了不同线缆类别、线缆类型及运行环境（包括布线路径与捆扎方式）下的安装设计要求和操作指南。针对工程中安装信道的关键要求如下：

✅ 推荐使用6A类或更高性能线缆；

✅ 硬件需满足IEC 60512-99-002标准对带载插拔的性能要求；

✅ 最高环境温度45℃（113℉）；

✅ 线缆最低温度额定值60℃（140℉）；

✅ 26AWG及更细跳线不得安装在管道类封闭路径中；

✅ 建议保持线缆松散敷设以优化散热，如必须捆扎：

· 推荐将大捆线缆拆分为小捆；

· 避免捆内线缆完全对齐排列。

✨ 值得关注的是，原仅针对8类线缆的直流电阻不平衡规范，经ANSI/TIA-568.2-D-2增补后，现已扩展至5e类、6类和6A类线缆及其永久链路/信道系统，相关内容均已纳入新版ANSI/TIA-568.2-E标准。这意味着原先符合ANSI/TIA-568.2-D标准的5e类、6类和6A类线缆，可能无法满足新版本的技术要求。

✨ 而 ANSI/TIA-568.5.1标准，则纠正了信道和电缆PSAFEXT规范之间不兼容的错误，并纠正可能发现的任何其他错误。范围还包括增加单对UTP电缆的测试方法。
