最新TIA 568.3-E 光缆布线和连接硬件标准颁布

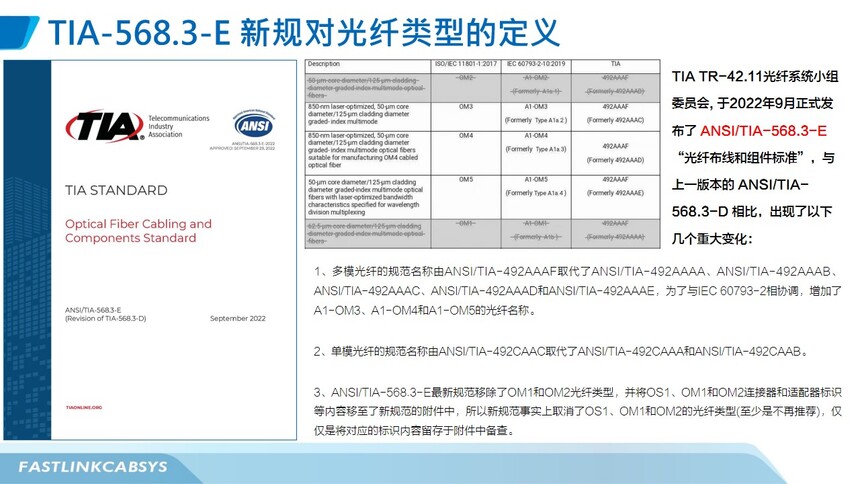

📶 TIA TR-42.11光纤系统小组委员会于2022年9月正式发布了ANSI/TIA-568.3-E“光纤布线和组件标准”，与上一版本的ANSI/TIA-568.3-D相比，出现了以下几个重大变化：

📌 1、多模光纤的规范名称由ANSI/TIA-492AAAF取代了ANSI/TIA-492AAAA、ANSI/TIA-492AAAB、ANSI/TIA-492AAAC、ANSI/TIA-492AAAD和ANSI/TIA-492AAAE，为了与IEC 60793-2相协调，增加了A1-OM3、A1-OM4和A1-OM5的光纤名称。
📌 2、单模光纤的规范名称由ANSI/TIA-492CAAC取代了ANSI/TIA-492CAAA和ANSI/TIA-492CAAB。
📌 3、ANSI/TIA-568.3-E最新规范移除了OM1和OM2光纤类型，并将OS1、OM1和OM2连接器和适配器标识等内容移至了新规范的附件中，所以新规范事实上取消了OS1、OM1和OM2的光纤类型(至少是不再推荐)，仅仅是将对应的标识内容留存于附件中备查。

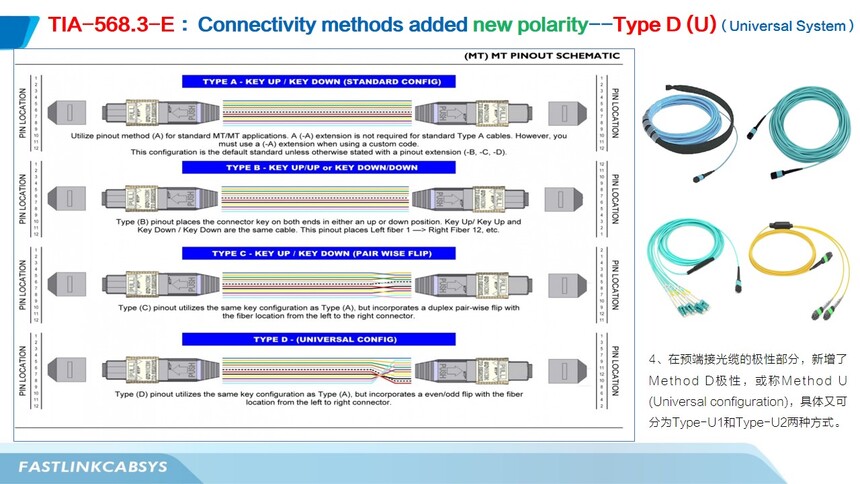

📌 4、在预端接光缆的极性部分，新增了Method D极性，或称Method U (Universal configuration)，具体又可分为Type-U1和Type-U2两种方式。

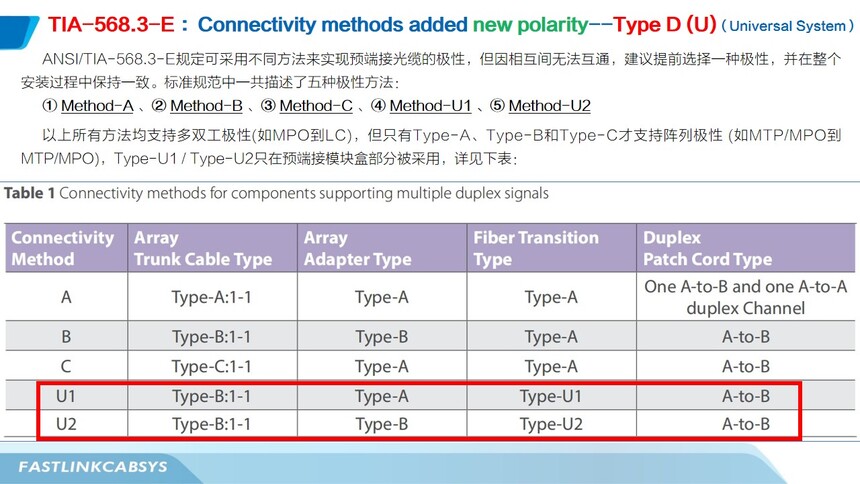

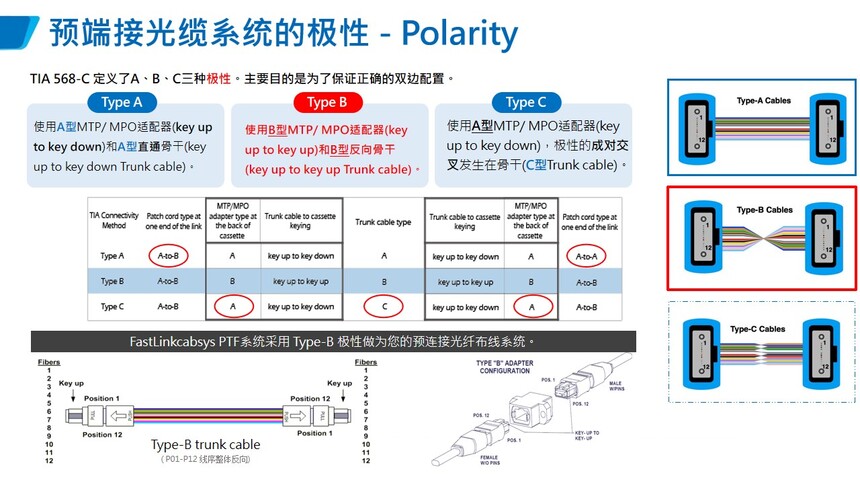

✨ ANSI/TIA-568.3-E规定可采用不同方法来实现预端接光缆的极性，但因相互间无法互通，建议提前选择一种极性，并在整个安装过程中保持一致。标准规范中一共描述了五种极性方法：

① Method-A 、  ② Method-B 、③ Method-C 、

④ Method-U1 、    ⑤ Method-U2

✨ 以上所有方法均支持多双工极性 (如MPO到LC)，但只有Type-A、Type-B和Type-C才支持阵列极性 (如MTP/MPO到MTP/MPO)，Type-U1 / Type-U2只在预端接模块盒部分被采用，详见上表。

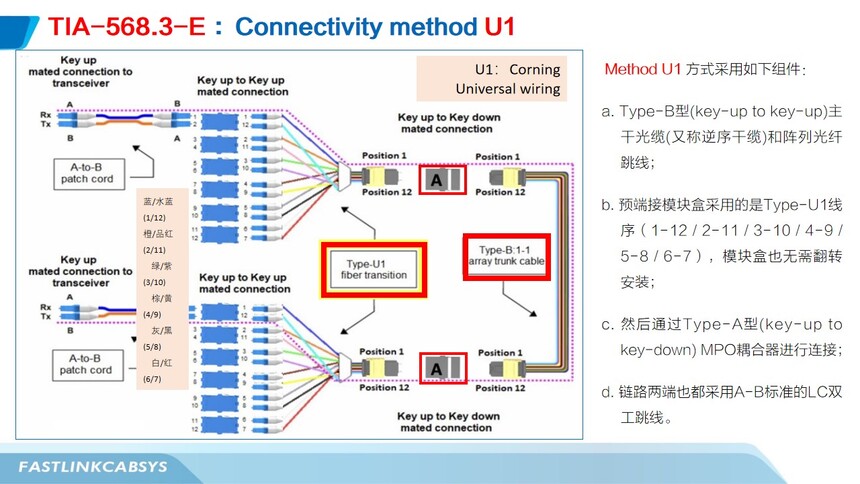

📶 Method U1方式采用如下组件：

📌 a.Type-B型(key-up to key-up)主干光缆(又称逆序干缆)和阵列光纤跳线；
📌 b.预端接模块盒采用的是Type-U1线序（1-12 / 2-11 / 3-10 / 4-9 / 5-8 / 6-7），模块盒也无需翻转安装；
📌 c.然后通过Type-A型(key-up to key-down) MPO耦合器进行连接；
📌 d.链路两端也都采用A-B标准的LC双工跳线。

*.  Corning等一众厂商采用Method U1通用型预端接解决方案 。

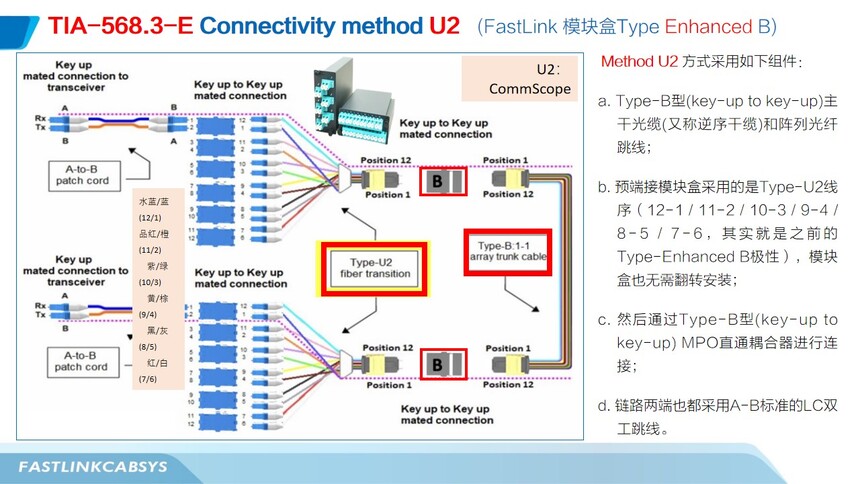

📶 Method U2方式采用如下组件：

📌 a.Type-B型(key-up to key-up)主干光缆(又称逆序干缆)和阵列光纤跳线；
📌 b.预端接模块盒采用的是Type-U2线序（12-1 / 11-2 / 10-3 / 9-4 / 8-5 / 7-6，其实就是之前的Type-Enhanced B极性），模块盒也无需翻转安装；
📌 c.然后通过Type-B型(key-up to key-up) MPO直通耦合器进行连接；
📌 d.链路两端也都采用A-B标准的LC双工跳线。

*.  CommScope、FastLink等厂商采用Method U2通用型预端接解决方案 。
