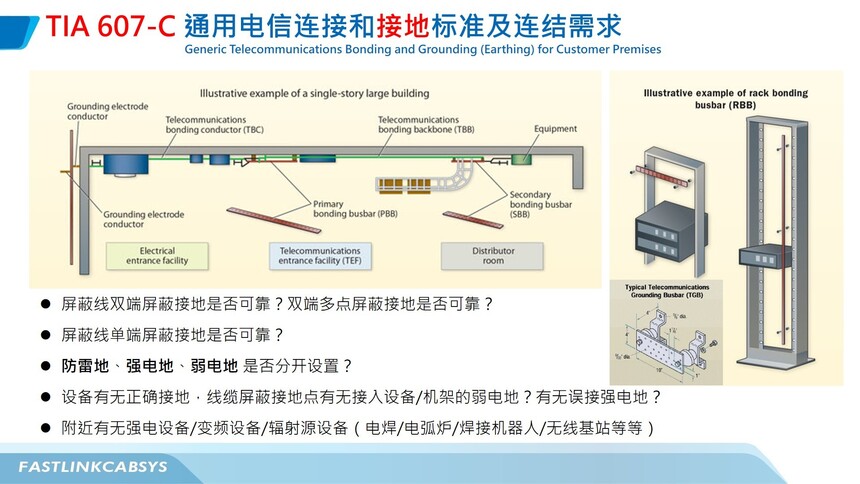

TIA 607-C 通用电信连接和接地标准
✨ 屏蔽布线系统具有良好的抗电磁干扰性能，但也是有条件的，其系统的安装必须要满足TIA 607-C国际接地标准的要求。可能需要考虑以下几方面的内容：

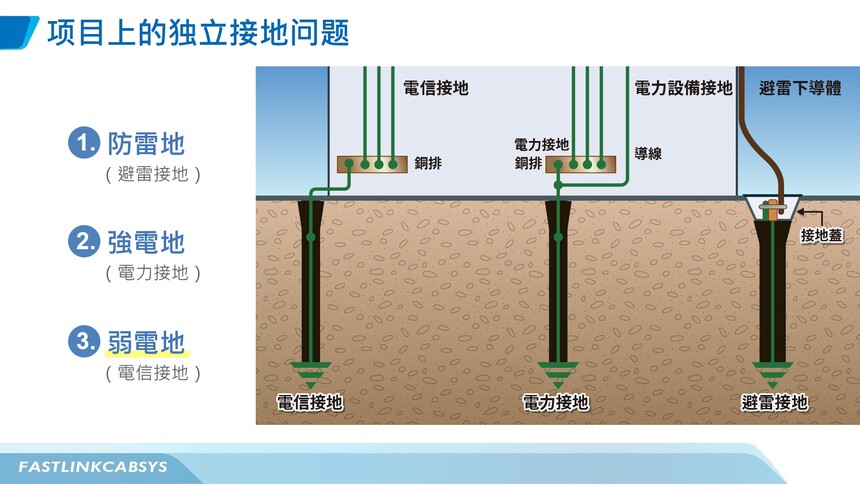

✨ 在很多人的印象中，所谓的接地，就是要将设备或屏蔽布线系统的屏蔽层，都和大楼的接地桩联通即可，但殊不知那样很有可能埋下隐患。 ✨ 其实一个大楼项目，其接地需要分几套独立的系统，最常见的有： ✨ 而布线等弱电项目，其设备和屏蔽布线系统，需要和大楼的弱电地相连，千万不能接错，如果不小心接到了防雷地上，完全有可能出现引雷烧坏设备的情况。

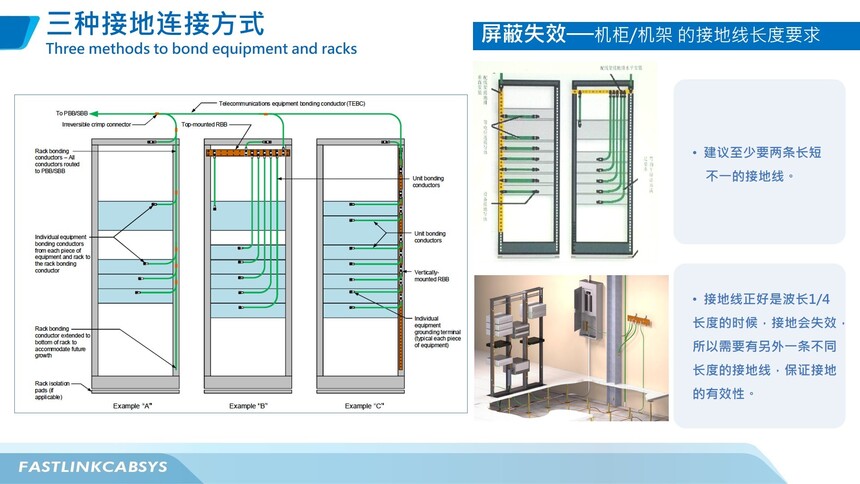

✨ 常见的三种接地方式及如何避免极端情况下的接地失效。如图所示，常见的三种接地方式，其中竖向接地排接地方式，如果所有的接地地线都是同一长度的话，在某种特定情况下，有可能会屏蔽失效（接地线正好是波长1/4长度时，接地会失效，所以需要有另外一条不同长度的接地线，保证接地的有效性）。

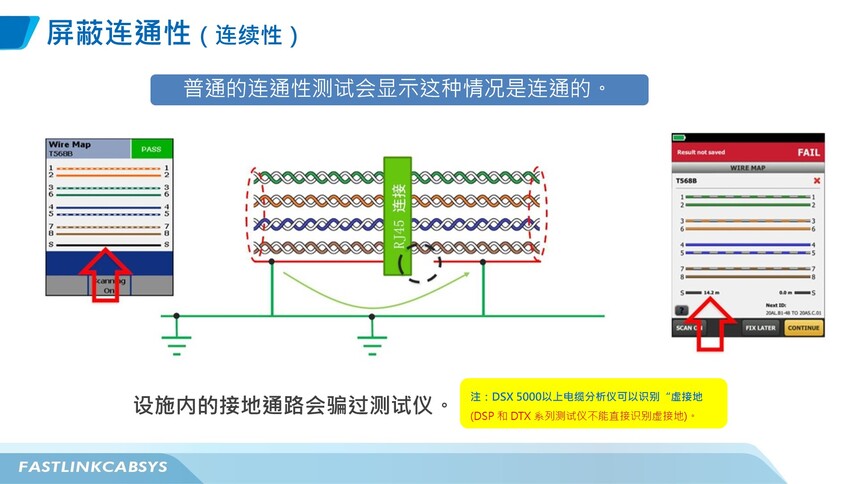

✨ 另外，施工中的屏蔽“虚接地”现象及应对方式：在实际的施工过程中，如果屏蔽线缆中的屏蔽层断裂或两端的屏蔽模块没有做好接地（通常是模块不接地），当两端的模块安装在各自的屏蔽配线架上之后，两端的模块外壳将会通过机柜的接地线形成一个虚拟的“屏蔽接地线”，并且这种虚拟的“设施内的接地通路”会骗过一般的测试仪 (DSP 和 DTX 系列测试仪不能直接识别虚接地)，误以为屏蔽线缆的接地完好，而 DSX 5000 以上电缆分析仪是可以识别这种“虚接地”的。 |
