GB 50311 综合布线系统工程设计规范概述

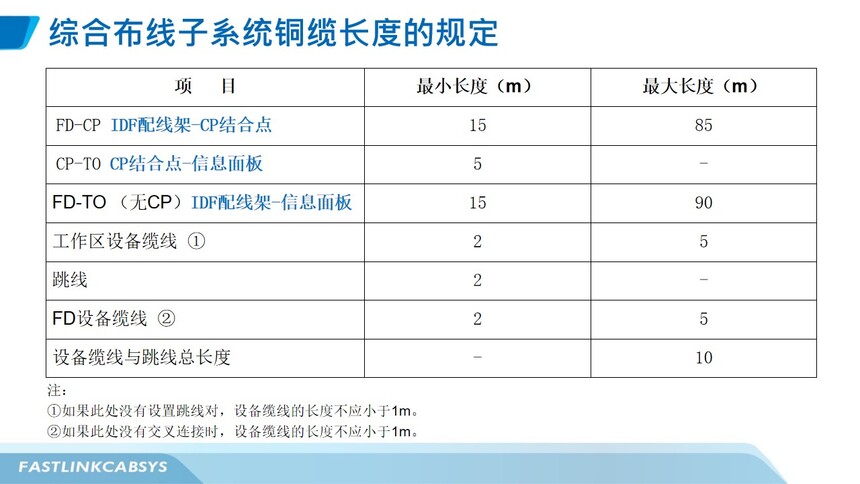

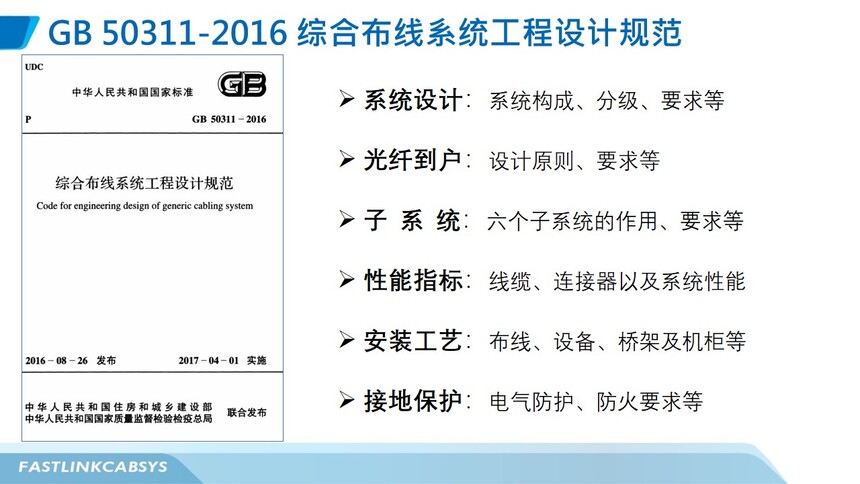

✨ GB 50311 - 2016《综合布线系统工程设计规范》，为综合布线系统的设计提供了权威的指导，主要涉及以下几部分的内容： 📌 1、系统设计：系统构成、分级、要求等；   ✨ 而规范规定综合布线铜缆的长度不低于15米，不超过90米，两端的跳线总长度不超过10米，所以整个链路的最大长度不超过100米。

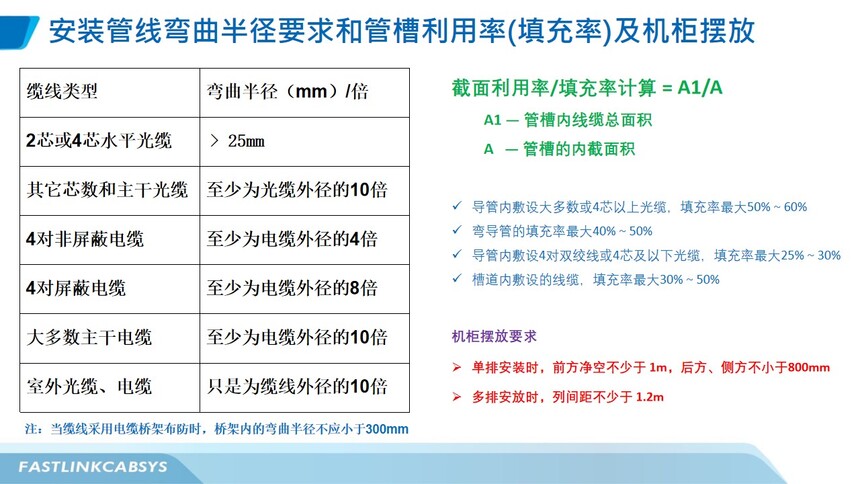

✨ 至于安装管线弯曲半径的要求和管槽利用率(填充率)及机柜摆放等问题，规范要求非屏蔽电缆的弯曲半径不小于电缆外径的4倍，屏蔽电缆的弯曲半径至少是要电缆的8倍。而水平2芯或4芯光缆，要求弯曲半径不小于25mm，其他芯数和主干光缆和电缆，其弯曲半径不能小于缆线外径的10倍。 ✨ 至于管线的填充率，导管内的4对线或4芯及以下光缆，填充率最大为30%，槽道内线缆的填充率最大为30%~50%。

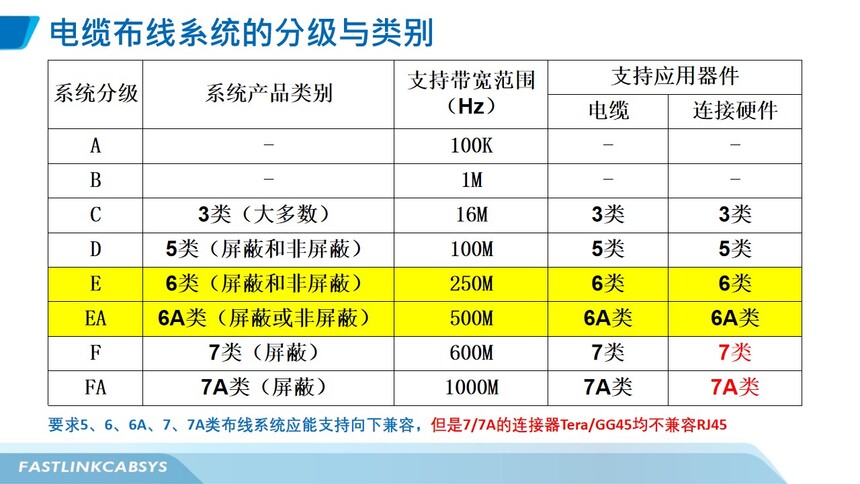

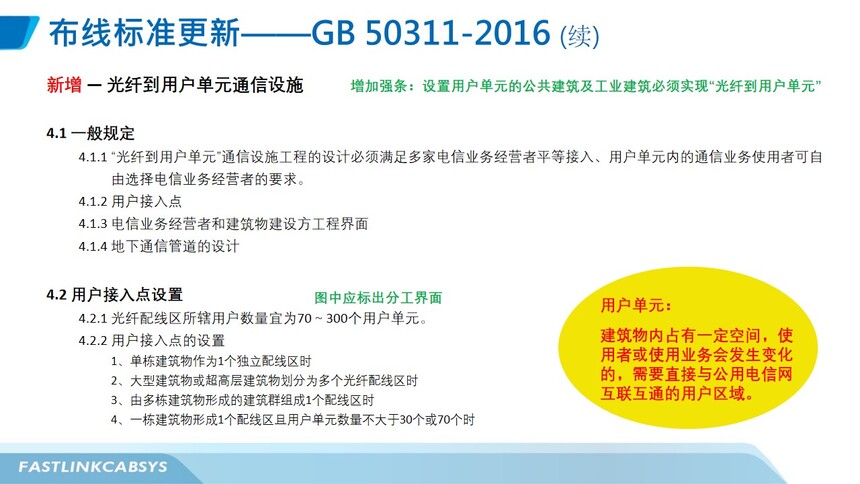

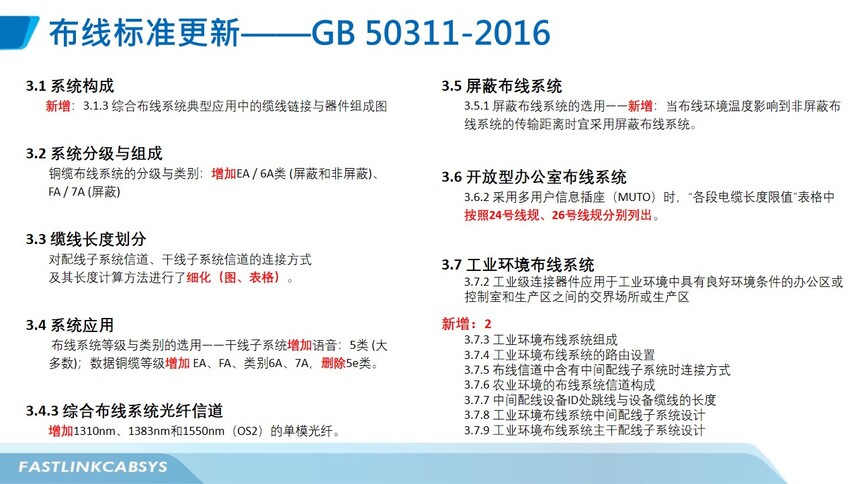

✨ GB 50311 - 2016设计规范，其主要的更新为：新增了典型应用中的缆线链接与器件的组成图；新增了铜缆布线系统的分级与类别：新增了增加EA / 6A类 (屏蔽和非屏蔽)、FA / 7A (屏蔽)；增加了1310nm、1383nm和1550nm（OS2）的单模光纤和新增了当布线环境温度影响到非屏蔽布线系统的传输距离时宜采用屏蔽布线系统的建议等。  ✨ 当然，规范还新增了有关光纤到用户单元通信设施的内容，所辖区域用户数量和接入点的位置等内容的描述。 |
