PoE 以太网供电的三种接线方式

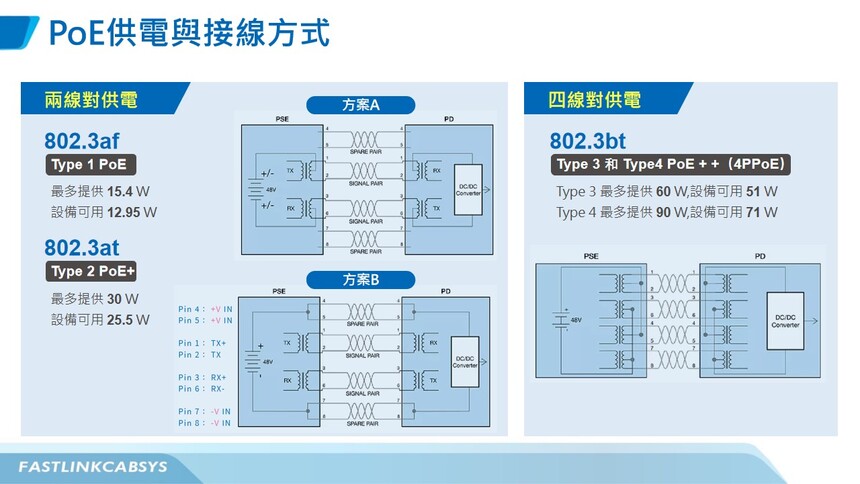

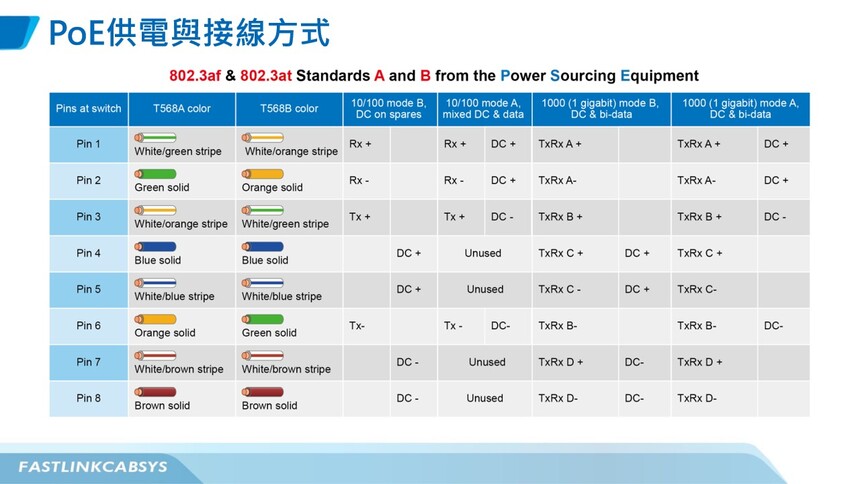

📶 上一单元“PoE以太网供电标准及定义”文中提到，PoE一共有三种具体的接线方式，具体如下： ✨ PoE以太网供电的线缆接线方式，分为两对线供电和四对线供电两种类型，其中两对线供电的接线方式又分成方案A和方案B两种。 📌 方案A接线方式，对应的是802.3af Type-1 PoE应用，是在12和36两对线传输网络信号的同时，加载直流供电，提供最多15W的供电功率。 📌 而方案B接线方式，其对应的是802.3at Type-2 PoE+的应用，四对网线分工合作，各司其职，12和36线对传输标准的以太网数据信号，而原本闲置的45和78线对用以承载直流供电的功能。 📌 第三种接线方式对应的是四对线供电，四对双绞线在传输网络信号的同时，还要提供高达60W和90W的供电功率。
|
|
|
