📶 最新的802.3bt PoE++以太网供电，最高可以提供90W的直流供电，采用四对线同时供电，所以也称4PPoE。其中两对线上加载的是直流电源的正极（如DC 48V），另外两对线上加载的是直流电源的负极，每对线最高提供960mA的电流，所以每根铜导体上实际加载的是480mA，也就是业内默认的0.5A电流。

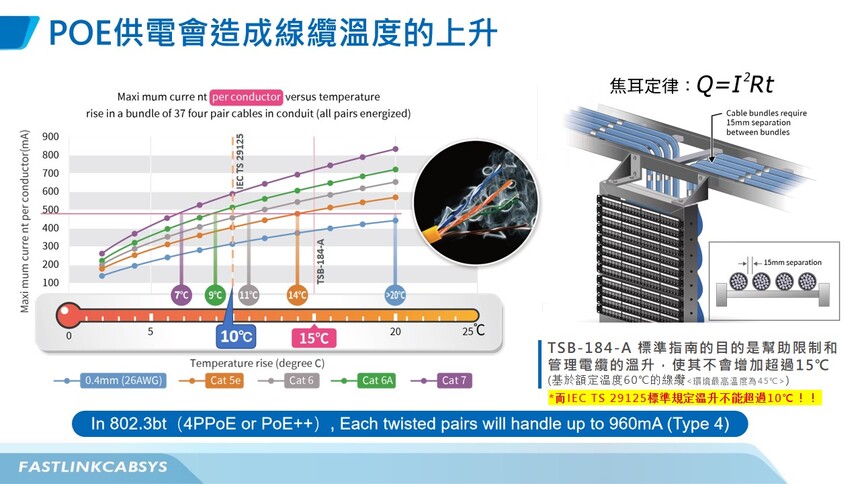

📶 正是因为在双绞线上加载了高达480mA的直流电流，根据焦耳定律，由于导体本身有一定的电阻，所以当电流经过的时候，会产生一定的热量。实验得知，从26AWG的线缆（一般为跳线），到24AWG的超五类线缆，再到23AWG的六类线缆、超六类线缆，甚至是七类线缆，由于其导体直径和电阻的不同，线缆发热的程度也有所不同。根据TSB-184A标准指南的要求，电缆的升温不能超过15摄氏度（IEC TS29125标准更是规定升温不能超过10摄氏度）。由试验结果可知，如果按照TSB-184A标准规定升温不超过15摄氏度的话，则超五类线及以上规格的线缆均可支持90W的Type-4以太网供电应用，但如果按照IEC TS29125标准规定升温不超过10摄氏度的话，则只有超六类线缆和七类线缆还能支持90W的以太网供电，这才是我们在设计PoE布线链路的时候建议选用超六类及以上规格线缆的原因了。

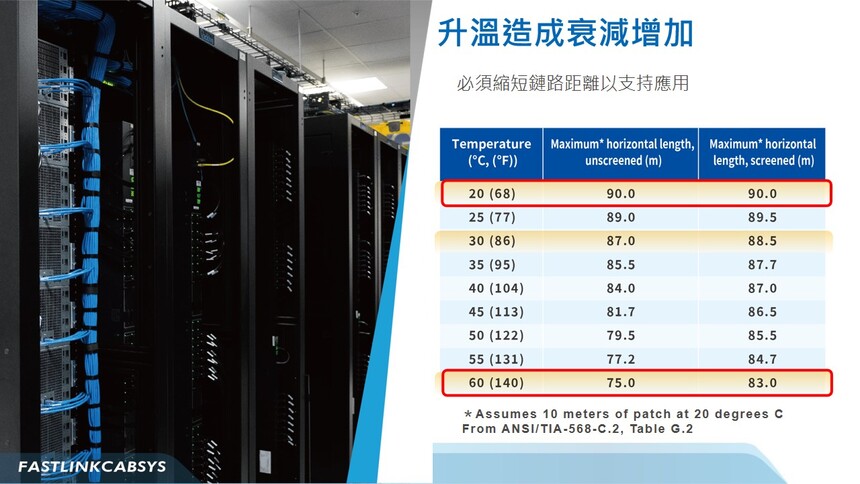

📶 另外，由于PoE导致的线缆温度的升高，从而会导致线缆的衰减增大，根据试验所得（如图所示），标准默认的综合布线永久链路的长度不能超过90米，是在温度为20摄氏度环境下的允许值，但是随着线缆温度的升高（如高达线缆60度耐温值的话，则永久链路的长度值会有所下降，其中非屏蔽线缆的永久链路长度不能超过75米，屏蔽线缆的永久链路长度不能超过83米。

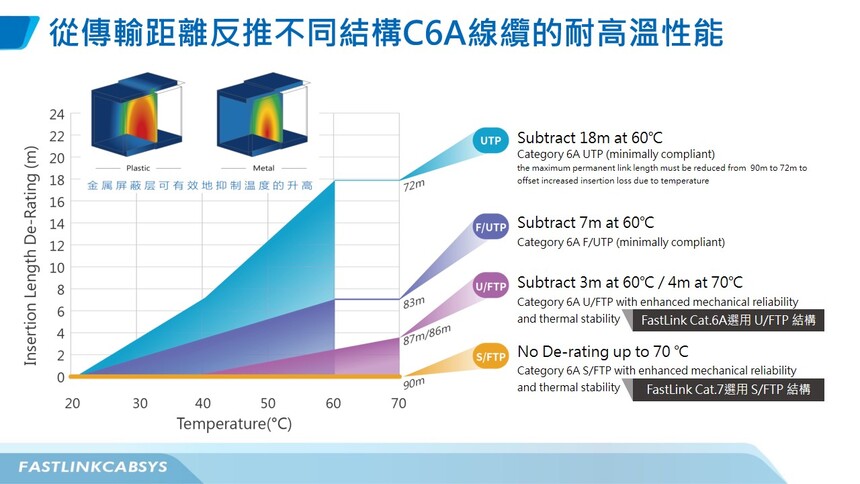

📶 由此可见，线缆的屏蔽层能有效地抑制线缆温度的升高，从而使得不同结构的线缆在高温下的链路长度限制略有不同，以不同结构的超六类线缆为例，实际的实验数据如下：当温度高达60摄氏度时，非屏蔽永久链路的长度仅为72米；但如果采用的是F/UTP的铝箔总屏的单层屏蔽线缆，在60摄氏度环境下的永久链路长度为83米；但如果选用的是U/FTP每对线都是铝箔屏蔽结构的超六类线缆，则即便是在70摄氏度的高温环境下，其永久链路的长度还是86米（60度环境下的长度为87米）；但如果选用的是S/FTP丝网总屏加铝箔对屏结构的超六类线缆，则即便是在70度高温环境下，其永久链路的长度依然能保持90米。

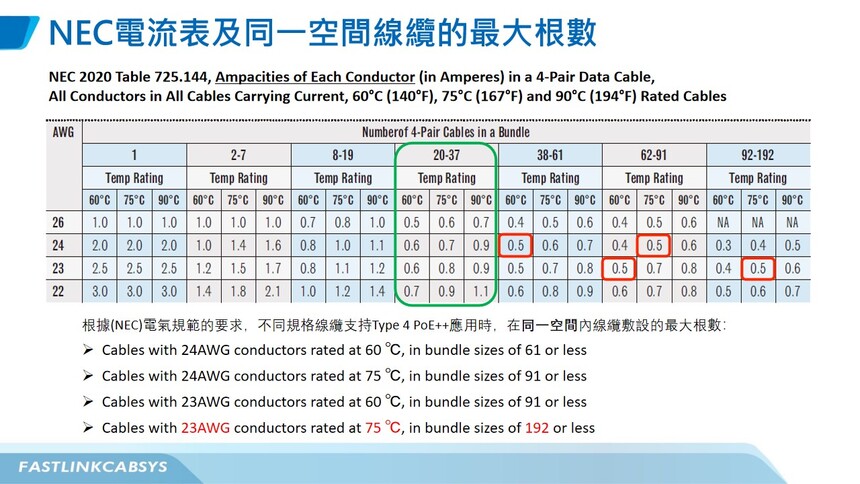

📶 另外，根据NEC 2020 标准中电流表及同一空间线缆的最大根数的表格可知，如果选用的是24AWG的线缆，在同一管道内，60度耐温的线缆可以最多敷设61条，75耐温的24AWG线缆可以敷设91条。如果采用的是23AWG的线缆，则即便是60度耐温的线缆，也可以在同一管道内布置91条线缆，如果是75度耐温的线缆，则最多可以放置192条的线缆。

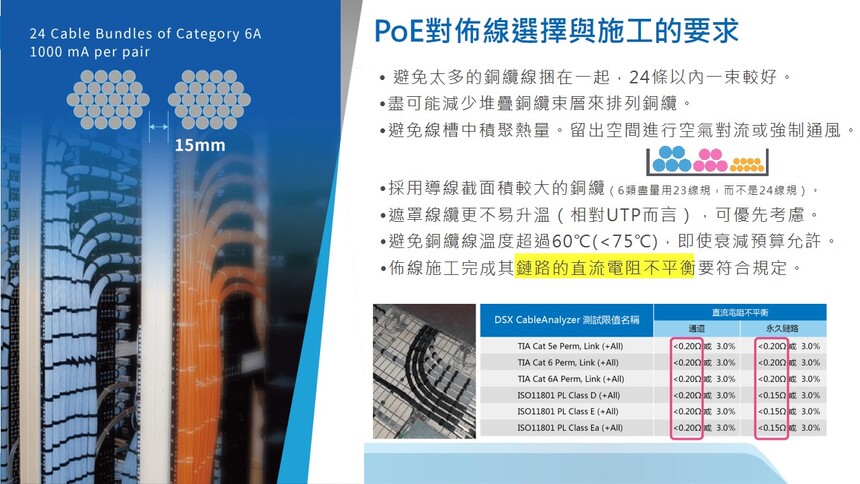

📶 当然在实际的安装应用中，为了避免太多铜缆线捆绑一起，导致温度升高太大，一般建议24条以内为一束最好，而且尽可能的减少堆叠铜缆束层排列铜缆，线束之间要留有一定的空间，以便进行空气的对流或强制通风，避免线缆温度升高太多导致布线链路性能下降，甚至是安全隐患。

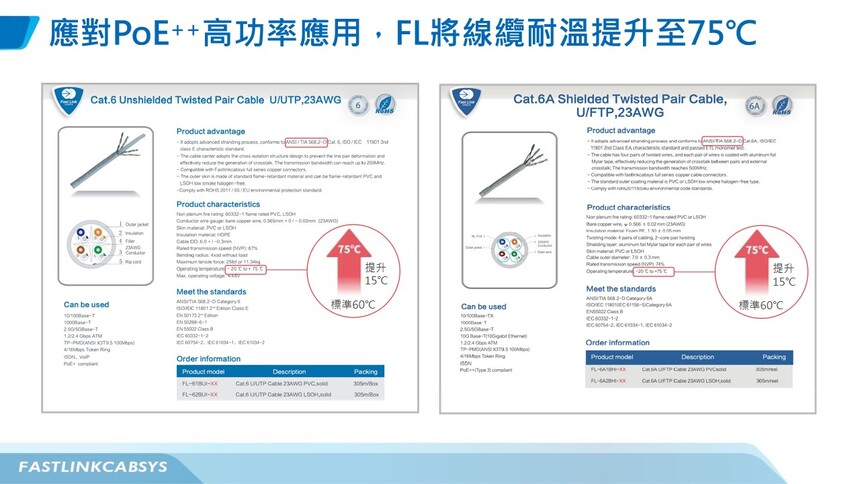

📶 为了能更好地支持高功率PoE应用，建议尽量选用大规格（如23AWG）和高耐温的线缆（如耐温75摄氏度），在传统线缆60度耐温值的基础上，额外增加15摄氏度的PoE温升余量（TSB-184A标准要求温升不能超过15摄氏度）。

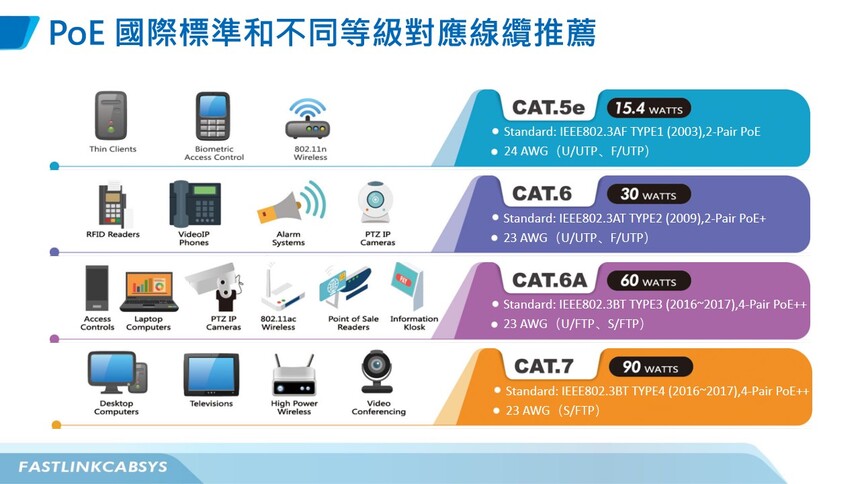

📶 综上所述，我们给出了一个大概的支持不同等级PoE应用时，对应的布线线缆的选型规格推荐如下：如果只需要支持15W的Type-1类型的PoE应用，只需选用超五类网线即可；如果是要支持30W的Type-2类型的PoE+应用，则建议是选用23AWG的六类线缆；如果是要支持60W的Type-3类型的PoE++应用，则需要考虑布置超六类线缆；如果以后要升级到90W的Type-4类型的PoE++应用，建议选用七类线缆。
