📶 之前，我们在综合布线国际标准概述一文中提过，商业楼宇的综合布线解决方案，需要遵循TIA-568.1国际标准。

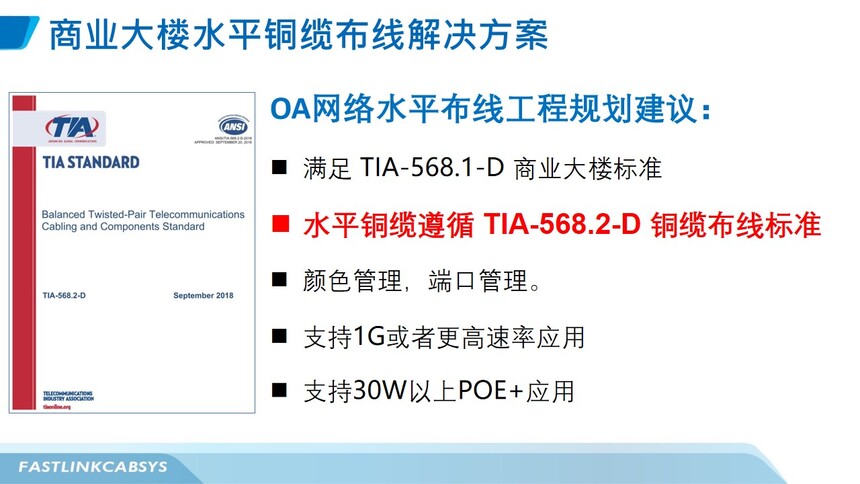

📶 针对不同类型的传输介质，其对应的具体标准又有所不同。比如，针对具体的水平铜缆布线元器件，则需要遵循TIA-568.2-D的铜缆布线标准，其中包括线缆和接插件类型等级的分类，颜色的管理，端口的管理等具体细节，支持百兆、千兆甚至万兆的高速数据传输，还能支持15W、30W甚至90W的PoE应用。

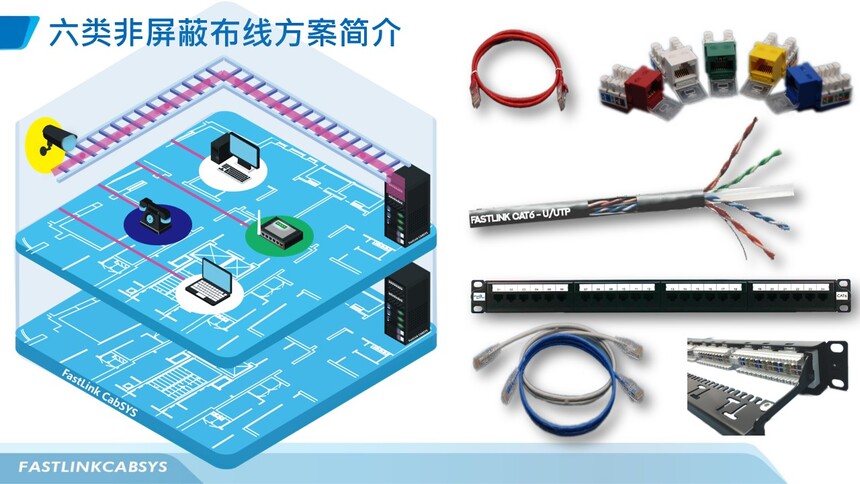

📶 由于商业大楼的办公环境一般都比较好，没有太大的灰尘和水汽，空调设备等也能保持环境基本的恒温恒湿要求，通常也不会有太多额外的电磁干扰，所以非屏蔽布线解决方案以其优异的性价比，成为绝大部分商业用户的首选。以目前最常见的六类非屏蔽布线解决方案为例，其涵盖的主要元器件为六类非屏蔽铜缆，六类非屏蔽信息模块，六类配线架和六类数据跳线等。

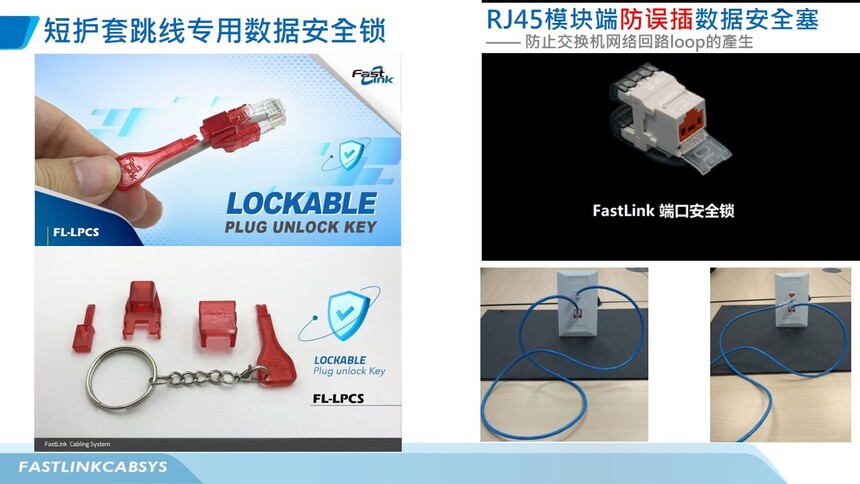

📶 当然，在一些特殊的网络端口，为了防止数据跳线被误拔导致断网，需要在某些特定点位的数据跳线加装数据安全锁，防止跳线被误拔。或者在一些端口数据跳线的误插导致交换机网络回路，甚至造成设备宕机，需要对那些RJ45的信息端口加装防误插数据安全塞（或称端口安全锁）。

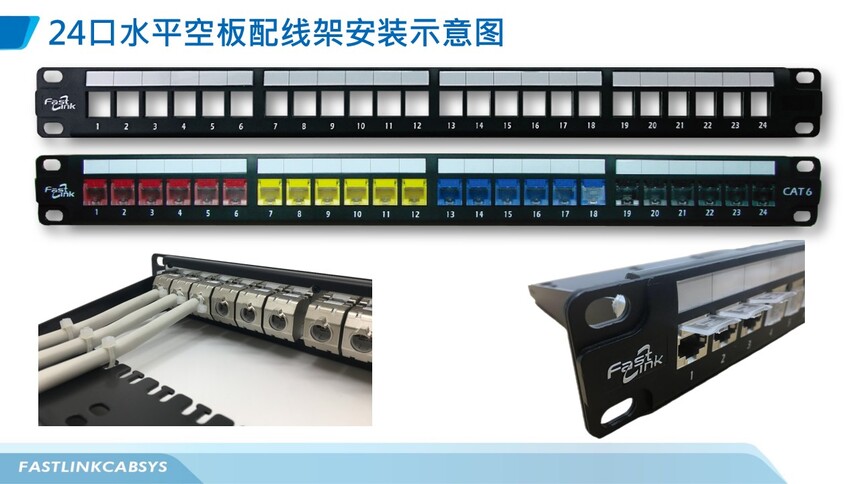

📶 在铜缆水平布线解决方案中，铜缆配线架部分通常有多种选择，最常见的有一体式模组化配线架，性价比较高，但其缺点也较明显，一体式配线架的端口不够灵活，不能根据需要安装各种不同颜色，不同类型的信息模块，万一中间有一个端口损坏，则需更换一个模组甚至是整支配线架，所以现在用户和施工商很多都喜欢选用空配架加模块的方式（如图所示），这样不管是什么颜色，什么类型，甚至还可以实现光铜混装，每个端口都是独立的，维护也比较方便。

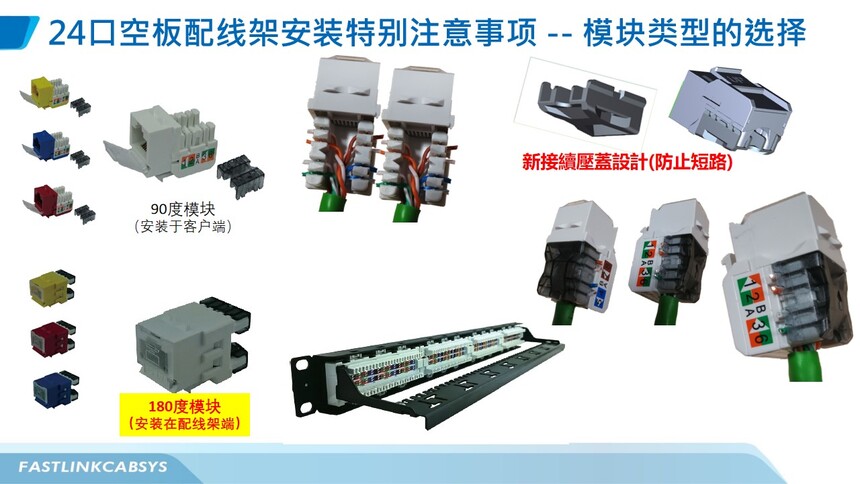

📶 但空板配线架的模块选型和安装需要特别留意，建议选择安装180度的信息模块。现实案例中，至少有超过一半的用户甚至是施工商，根本不会区分用户端信息模块和配架端信息模块。虽然在布线标准中对信息模块的样式没有规定，不管是90度还是180度，都是标准所允许的。但根据大家多年使用的经验，一般用户端推荐选用90度模块，配架端选用180度模块。因为24口的空板配线架密度比较高，相邻端口几乎是紧挨着，如果个别工人没有严格按照安装规范操作，比如用剪刀剪断多余线头，往往会外露蛮长的一截铜线，且其端面正好是剪断后裸露的铜芯。如果只是一个模块那问题不大，但如果紧挨着安装了同样90度的模块，则两边的铜线头极有可能会碰到一起，铜芯对铜芯接触，造成短路，即便没有短路，也会因为两个铜导体靠的太近，相互间产生很大的干扰，严重影响链路的传输性能。

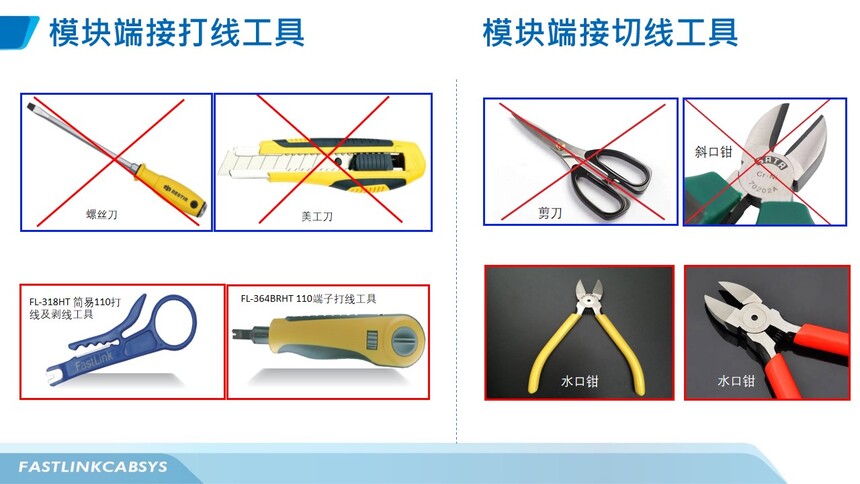

📶 所以在布线安装的过程中，必须要严格按照施工的规范来操作，比如信息模块安装工程中，严禁使用一字螺丝刀或者美工刀来打线，而是要选用专用的110端子打线工具，在打线的同时还可以切断多余的线头，至少也是需要选用简易的110打线工具，唯一的不同，线打好后，还需要将多余的线头切断，此时必须选用电子行业常用的水口钳来剪断线头，严禁使用剪刀或斜口钳来剪线头。

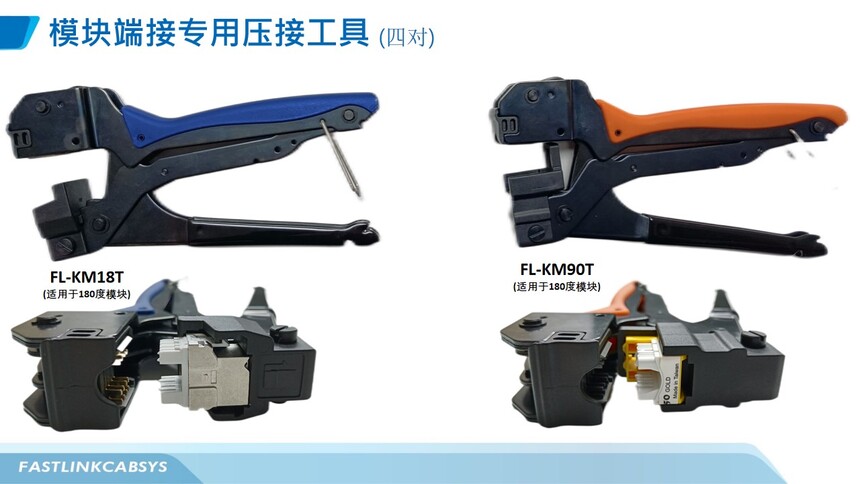

📶 当然，更加安全快捷的办法，就是选用信息模块专用的四对压接工具，这样四对8芯铜线可以一步压接到位，多余的线头也会同步被切断，端口平整且不会有多余裸露的部分，唯一需要留意的是，90度和180度模块需要选用不同的压接工具，如图所示。
