2021-11-25

产品概述 FastLinkcabsys 预端接光缆布线方案允许快速部署在高密度端到端网络速的建置在要求苛刻的应用基础设施上。它是企业对于高性能灵活而设计的端到端光纤网络布线产品。借助工厂的预制以及控管流程，可靠的快速的迎合客户的计算机机房部署要求。产品特色性能要求符合ANSI/TIA 568.3-D，ISO/IEC 11801 2nd Amendment 标准。采用低衰减光缆连接组件，链路通道具有良好的衰减余量，在设计预端接光缆布线方案时更具有弹性。采用模组化设计，让维护及扩充时更加便利。产品包含高密度光纤收箱容、预端接光纤组模、及不同结构的预端接光缆（Trunk

2021-11-25

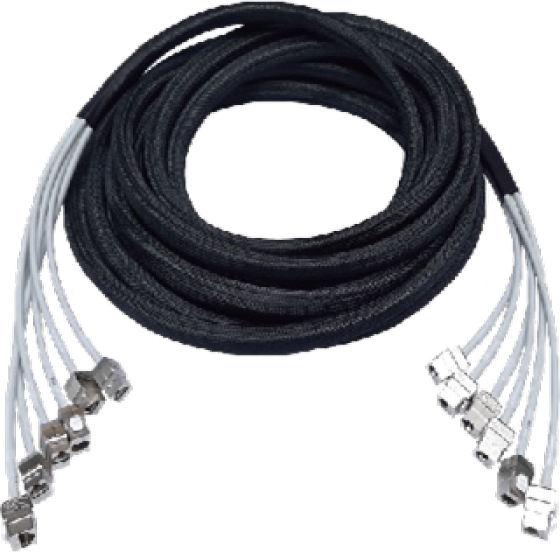

Fastlinkcabsys 预端接铜缆主干为现场端接信道提供了一种易于安装且经济高效的替代方案（以数据中心为主要应用场景）。该预端接铜缆主干电缆，将高性能 Cat6A 超六类模块与 Cat6A 超六类 U/FTP 屏蔽双绞线，根据用户实际需求，在原厂内进行预安装，并 100% 通过严格的测试。与现场端接相比, 安装方便, 性能可靠，既增加了重复移动的灵活性, 更提高了现场端在数据中心及高密度环境中布线的效能，是现代布线系统快速部署的最佳选择。最典型的应用便是上图所示的数据中心内网络机柜和服务器机柜之间的两点连接（图中蓝色标示部分）。FastLinkcabsys 预端接

2021-12-14

产品优势- 预端接铜缆主干6个链路为一个组合，采用原厂高性能 Cat.6A 屏蔽模块和先进绞绕制程之 U/FTP 线缆，符合 ANSI/TIA 568.2-D Cat.6A、ISO/IEC 2nd Class EA 特性标准。- 线缆四对对绞线，每一对线外包覆铝箔麦拉带，有效降低线对间串扰与外部串扰的产生；传输带宽达 500MHz。- 线缆外被覆材质为 LSZH 低烟无卤型。- 工厂预端接，线缆集束管理，并以高密度编织网进行包裹，美观整齐，且增加了线缆的耐磨性和抗压性。- 预端接铜缆主干一端（或两端）配有拉线环，方便和保护主干铜缆在机柜间走线，降低安装风险，同时也减少了安装现场

2021-11-25

产品概述 FastLink 预端接光缆布线方案允许快速部署在高密度端到端网络速的建置在要求苛刻的应用基础设施上。它是企业对于高性能灵活而设计的端到端光纤网络布线产品。借助工厂的预制以及控管流程，可靠的快速的迎合客户的计算机机房部署要求。产品特色性能要求符合ANSI/TIA 568.3-D，ISO/IEC 11801 2nd Amendment 标准。采用低衰减光缆连接组件，链路通道具有良好的衰减余量，在设计预端接光缆布线方案时更具有弹性。采用模组化设计，让维护及扩充时更加便利。产品包含高密度光纤收箱容、预端接光纤组模、及不同结构的预端接光缆（Trun

2021-12-14

P4.03.02_数据中心常见多模应用标准及传输距离表.pdf

2021-12-14

40Gbps短距离并行传输规范◆ 基于850nm VSCEL的40GBASE-SR4◆ 4通道 x 10Gbps◆ 双向各4根光纤用于并行传输◆ OM3/OM4传输距离长达100m/150m◆ 最大信道IL为1.9dB/1.5dB◆ 连接器和接头损耗分配为1.5dB/1.0dB 目前数据中心建设中，碰到最常见的40G多模光纤模块如QSFP-40G-iSR4，在标准的12芯 MPO预端接光纤系统上实现40GBASE-SR4的传输，其光纤的连接和使用如上图所示。 OM5(WBMMF)旨在取代四波长应用中的并行多模光纤，减少需要4条光纤以上的其他场景中的光纤数量。该光纤采用SWDM(Short-Wavelength Division ultiplexing)短波波分复用

2021-12-14

100Gbps短距离并行传输规范◆ 100GBASE-SR10基于850nm VSCEL◆ 10通道 x 10Gbps◆ 双向：10根传输光纤加10根光纤用于接收◆ OM3/OM4传输距离长达100m/150m◆ 最大信道IL为1.9dB/1.5dB◆ 连接器和接头损耗分配为1.5dB/1.0dB 而100G传输速率用到单模预端接光纤或多模预端接光纤的几率相当。 100G SR4并行应用(QSFP-100G-eSR4多模光模块/QSFP28-100G-PSM4单模光模块)，只要标准的12芯MPO预端接光纤即可；而100G SR10多模并行光纤应用，则需要用24芯MPO或2*12芯MPO预端接光纤，传输距离为70M(OM3)与100M(OM4)，其光纤的连接和使用如上图所

2021-12-14

P4.03.05_数据中心400G应用的主流类型.pdf

2021-11-25

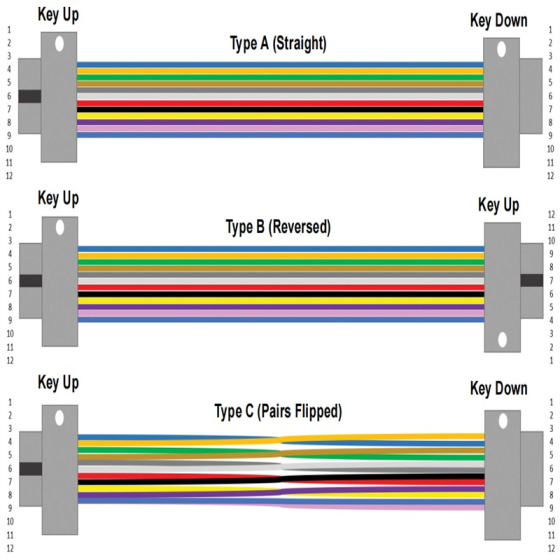

TIA 568-C所定义的A、B、C三种极性Type A 使用A型MPO适配器(key up to key down)和A型直通骨干(key up to key downTrunk cable)。只需有一个预端接光纤模组类型。 它的使用问题是：配置A-Type光信道链路时需反转另一边的光纤跳线极性。Type B 使用B型MPO适配器(key up to key up)和B型直通骨干(key up to key up Trunk cable)。 在配置Type-B光信道链路时仅需反转安装其中一边的预端接光纤模组(Master-Slave)； Type-B光通道使用的光纤跳线为标准跳线(Key up to key up)，没有反转跳线极性的问题。 （FastLink 建议采用Type-B

2021-11-25

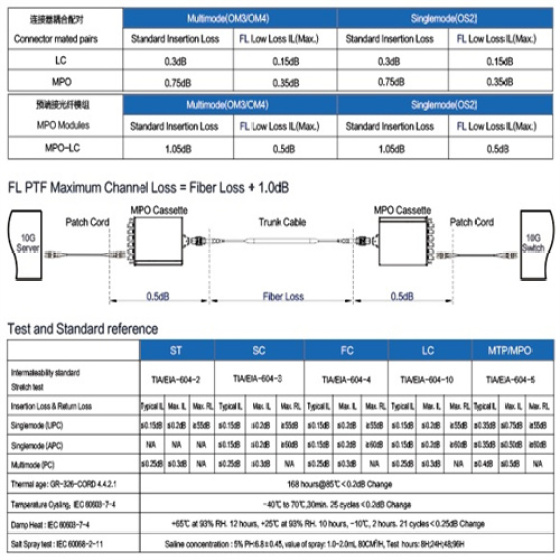

连接器耦合配对ConnectormatedpairsMultimode(OM3/OM4)Singlemode(OS2)StandardInsertionLossPTFLowLossIL(Max.)StandardInsertionLossPTFLowLossIL(Max.)LC0.5dB0.15dB0.3dB0.15dBMPO0.5dB0.35dB0.75dB0.35dB预端接光纤模组 MPOModulesMultimode(OM3/OM4)Singlemode(OS2)StandardInsertionLossPTFLowLossIL(Max.)StandardInsertionLossPTFLowLossIL(Max.)MPO-LC0.75dB0.5dB0.75dB0.5dB

2021-11-25

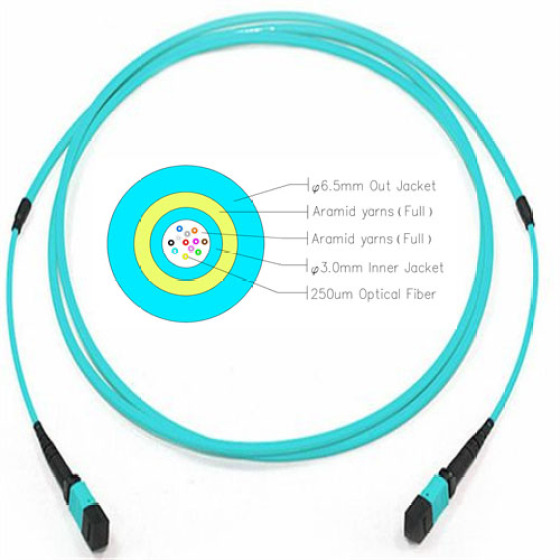

产品优势 - FastLinkcabsys预端接主干光缆提供OM3、OM4激光优化多模及OS2零水峰单模的应用选择；符合ANSI/TIA 568.3-D、ISO/IEC 11801 2nd Amendment标准。 - 采用MPO低损或USCONEC公司MTP低衰减光纤连接器，链路通道具有良好的衰减余量，使您在设计布线系统时具有最佳的弹性。 - 多模MPO/MTP连接器为Physical Contact polish(PC)接口；单模MPO/MTP连接器为Angled Physical Contact polish(APC)绿色低损接口。 - 优化线缆路由，有效的利用布线路径和空间，显著减少安装时间和成本。FastLinkcabsys trunk cable采用双层LSOH外护套设计，提供最佳缓冲保护

2021-11-25

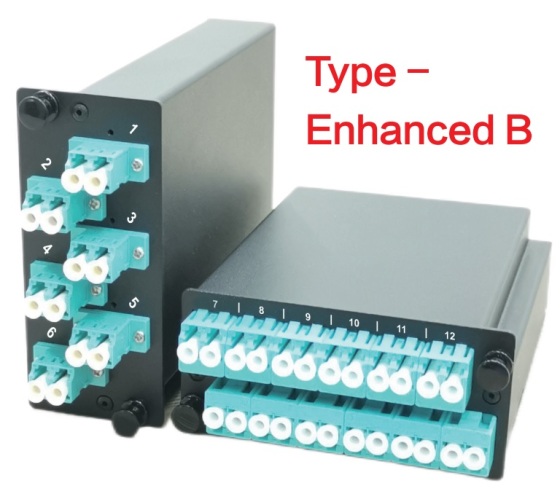

产品优势 - FastLinkcabsys预端接光纤模组提供OM4激光优化多模及OS2零水峰单模之应用选择；符合ANSI/TIA 568.3-D及ISO/IEC 11801 2nd Amendment标准。 - MTP/MPO采用0.35dB低衰减光纤连接器，链路通道具有极佳的衰减余量，使您在设计布线系统时具有最佳之设计弹性。 - 多模MTP/MPO连接器为Physical Contact polish接口；单模MTP连接器为Angled Physical Contact polish接口。 - 出厂时检验光学性能及可靠性，确保链路品质；具有安装灵活性及稳定性，特别适合数据中心快速部署的要求。 - 支持10G、40G及100Gbps序列或并列传输应用架构。 - 符合AN

2021-11-25

产品优势 - FastLinkcabsys MPO阵列跳线提供OM3、OM4激光优化多模及OS2无水峰单模之应用选择；符合ANSI/TIA 568.3-D、ISO/IEC 11801 标准。 - 采用MPO低损光纤连接器，链路通道具有极佳的衰减余量，使您在设计布线系统时具有最佳之设计弹性。 - 多模MPO连接器为Physical Contact polish(PC)接口；单模MPO连接器为Angled Physical Contact polish(APC)绿色低损接口。 - 阵列跳线适合于机柜/架内提供设备-设备、设备-光纤跳线面板(收容箱)或光纤跳线面板(收容箱)-光纤跳线面板(收容箱)间之跳接(Patching)应用。

2021-11-25

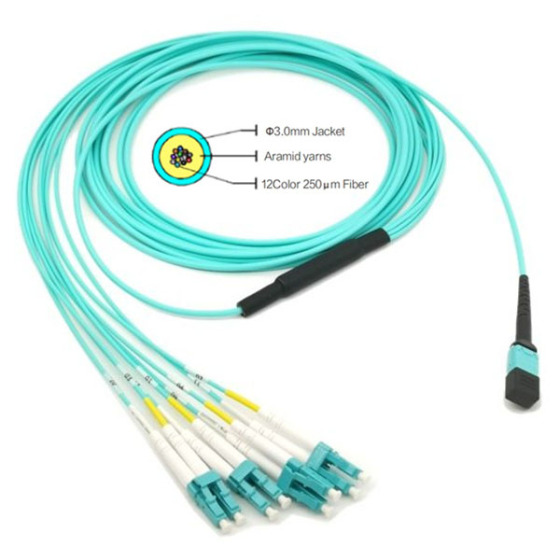

产品优势 - FastLink扇型跳线提供OM3、OM4激光优化多模及OS2零水峰单模的应用选择；符合ANSI/TIA 568.3-D、ISO/IEC 11801 2nd Amendment标准。 - 采用MPO低损/USCONEC公司MTP低衰减光纤连接器，链路通道具有良好的衰减余量，使您在设计布线系统时具有最佳的弹性。 - 多模MPO/MTP连接器为Physical Contact polish(PC)接口；单模MPO/MTP连接器为Angled Physical Contact polish(APC)绿色低损接口。 - 标准分支长度为60±3cm。 - 出厂时检验光学性能及可靠性，确保链路品质。 - 支持扇出或扇入端接架构。 - 连接器符合

2021-11-25

产品优势 - FastLinkcabsys预制分支光缆提供OM3、OM4多模及OS2无水峰单模之应用选择；符合ANSI/TIA 568.3-D及ISO/IEC 11801 2nd Amendment标准。 - 提供ST、SC、FC及LC等连接器供使用选择。 - 出厂时验证光学性能和可靠性，以确保链路质量。 - 连接器符合TIA/EIA-604-2(ST)、TIA/EIA-604-3(SC)、TIA/EIA-604-4(FC)及TIA/EIA-604-10(LC)标准。 - 光纤光缆颜色编码依据ANSI/TIA-598-C标准。 - 室内型光纤电缆依据TIA 472C000-B/ICEA S-83-596-2001标准设计制造。 - 符合RoHS 2011/65/EU环保规范标准。产品光学特性 插拔后插入损失的变化：≦0.30 d

2025-01-06

MPO Conversion Cord is designed to provide a more flexible multi fiber cabling system based on MPO products. Unlike MPO harness cable, MPO Conversion Cord are terminated with MPO connectors on both ends, can provide more possibilities for the existing 16/24 fiber cabling system.Features · MPO Connector · OS2, OM3, OM4 available · 0.35dB elite low loss connector · Cable Jacket: OFNR or LSFRZH · Factory terminated and testedStandards Compliance · IEC61754-7 · TIA 605-4 (FOCIS-5) ·
