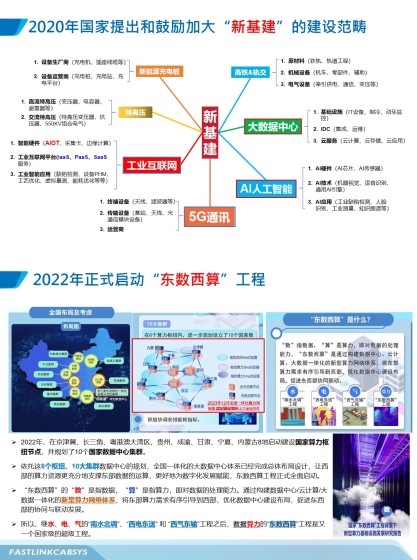

🌟2020 年，国家提出并鼓励加大 “新基建” 建设。新基建可不是传统的铁路、公路那一套，它主要发力于科技端，包括 5G 基建、特高压、城际高速铁路和城际轨道交通、新能源汽车充电桩、大数据中心、人工智能、工业互联网这七大领域。这可是为我们的数字经济发展打基础，推动经济转型升级，之后的 5G 普及、大数据发展都离不开它，想想现在手机网络越来越快，线上办公、云游戏越来越流畅，都和新基建息息相关呢。💥到了 2022 年，“东数西算” 工程正式启动。简单说，就是把东部地区产生的大量数据，拿到西部去计算和存储。为

2025-03-12

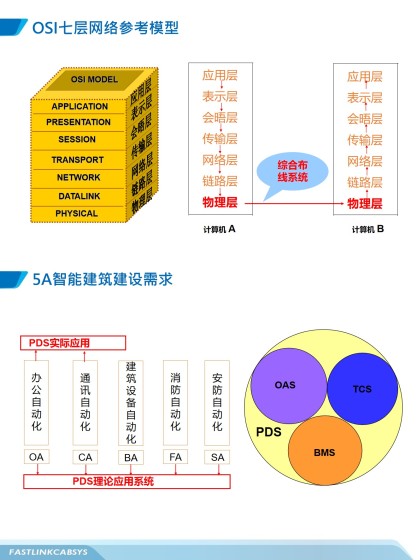

家人们，今天我们来聊聊网络世界里超重要却常被忽视的存在 —— 综合布线🧐🌟它处在 OSI 七层网络参考模型的最底层，也就是物理层（Physical layer）。可别因为它在底层就小看它，这可是整个网络的根基，就像房子的地基一样，没它可不行！💥在 5A 智能建筑里，无论是办公自动化（OA）、通信自动化（CA）还是楼宇自动化（BA），甚至包含安防自动化（SA）和消防自动化（FA），只要政策允许，所有自动化的通信都可以基于综合布线系统来实现。想象一下，要是没有它把各种设备、线路连接起来，我们的办公设备怎么互联互通

2025-03-12

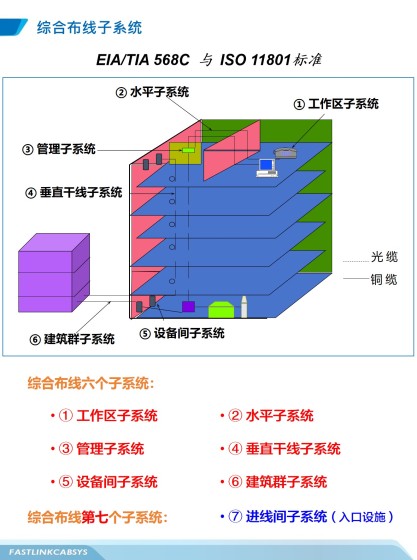

今天来聊聊综合布线系统的各个子系统，这可是网络通信的 “神经脉络”，超重要哒！✨①工作区子系统工作区子系统是我们日常直接接触的区域，像办公桌上的电脑、电话接口。它是用户和网络的连接点，让我们能轻松上网、打电话，实现各种办公娱乐需求。小小的接口，大大的作用～📶②水平子系统水平子系统负责将工作区子系统与管理子系统连接起来。它通常隐藏在天花板或地板下，通过网线把信息从管理子系统传输到各个工作区。别看它藏得深，却是保障网络稳定传输的关键环节。🔐③管理子系统管理子系统就像一个 “大管家”

2025-03-12

👋 今天给大家科普一下 AWG 美国线规，做电工、电气相关工作或者对这方面感兴趣的朋友可一定要码住～什么是 AWG 美国线规？AWG（American Wire Gauge）即美国线规，是一种区分导线直径的标准，就像我们用尺码区分衣服大小一样，它用数字来表示导线粗细。数字越小，线径越大，比如 4AWG 的线就比 10AWG 的线粗好多。关于线规编号越大线径越小的问题，其实可以这么理解：首先，把5/16粗的铜棒设定为 “0 AWG”线规，然后把1米长“0 AWG”的铜棒在原来长度的基础上再拉长1/4长度，也就是拉长到1.25米，此时的铜棒就被定义为 “1 WAG”

2025-03-12

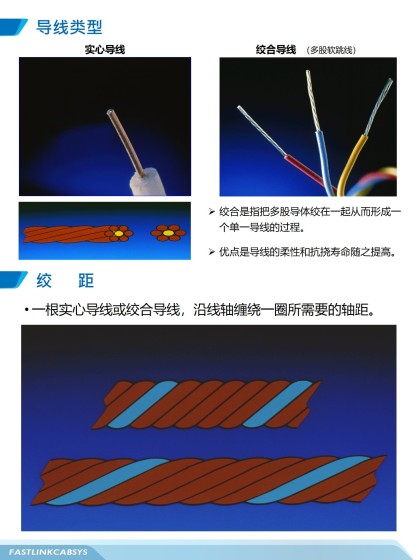

📌实心导线 绞合导线综合布线最常见的4对双绞线是实心导线，也就是我们通常所说的硬线，主要用作水平布线的铺设。而绞合导线，也就是多股软线（最常见的是7股绞合软线），由于其具有非常好的柔性和抗扰寿命👍，常被用来加工成数据跳线。实心导线像坚固的战士，稳稳扎根；绞合导线就像灵活的舞者，能屈能伸，各有各的厉害！📌“神秘”的绞距绞距就是一根导线沿轴线方向缠绕一圈的轴距。不管是超五类线还是六类线，其 “蓝、橙、绿、棕” 四对双绞线的绞距都是不一样的，这样四对双绞线相互之间的干扰可以做到最小，线

2025-03-12

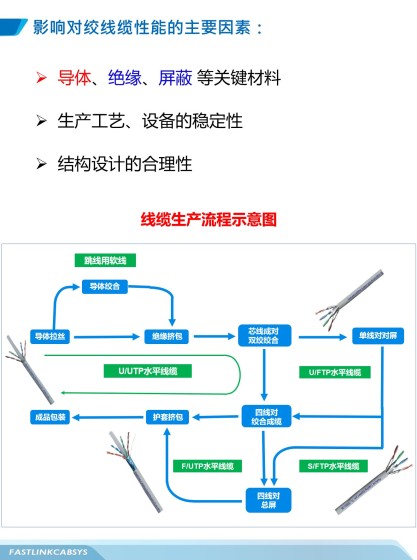

📌主要材料很关键首先，组成线缆的铜导体是综合布线双绞线的核心。优质的铜导体电阻低，信号传输又快又稳；要是铜不纯或者质量差，信号就容易衰减，网络时不时的就要掉链子，所以综合布线双绞线通常会选用优质的无氧铜。其次，铜导体外面包覆的绝缘材料以及线缆的外皮也不能忽视，好的绝缘材料能防止信号干扰以及具有一定的防火性能，这就好像给信号穿上了 “防护服”。而屏蔽材料则更是保护信号的 “盾牌”，能有效阻挡外界的电磁干扰，让信号传输超顺畅。📌生产工艺和设备稳定性影响大生产工艺和设备稳定性也深深影响着双

2025-03-12

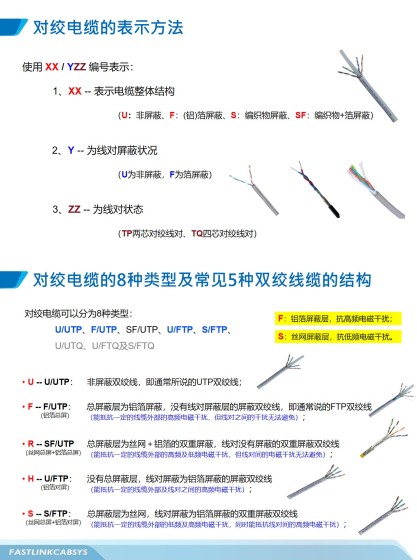

✨ 通信用对绞电缆的编号通常采用 “XX/YZZ” 的编码方式来标识。其中“XX”表示电缆的整体结构：“U”代表的是非屏蔽线缆，“F”代表的是铝箔屏蔽线缆，“S”代表的是金属编织网屏蔽线缆，“SF”代表的是金属编织网加铝箔双层屏蔽的线缆。斜杠后面的“Y”是指线对的屏蔽状况：“U”为非屏蔽，“F”为铝箔屏蔽。最后的“ZZ”是指线对状态及数量：“TP”是指最常见的两芯对绞线对电缆，“TQ”是指四芯对绞线对电缆，比较少见。📌所以8种对绞电缆中，只有五种类型的TP双绞线比较常见：✅最常见的就是“U/UTP” 非屏蔽双绞

2025-03-12

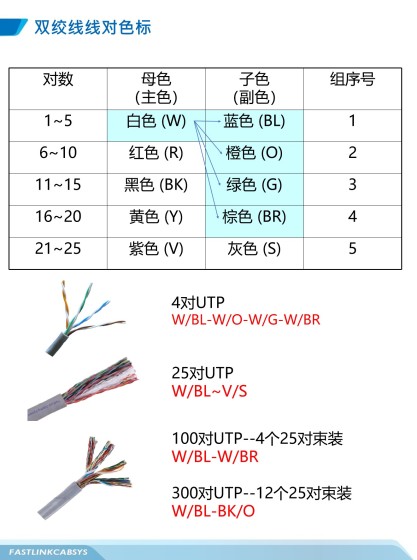

✨双绞线线对色标，分主色和副色两个系列，主色依次为 “白、红、黑、黄、紫”，副色依次为 “蓝、橙、绿、棕、灰”，所以25对大对数的线对颜色顺序如下。✅01~05号线对线序：白蓝、白橙、白绿、白棕、白灰；✅06~10号线对线序：红蓝、红橙、红绿、红棕、红灰；✅.........✅21~25号线对线序：紫蓝、紫橙、紫绿、紫粽、紫灰。✨然后以25线对线缆为一束，外面用薄膜色带缠绕进行区分，如100对大对数电缆，第一束25对线缆用白蓝色带缠绕，第二束25对线缆用白橙色带缠绕，第三束25对线缆用白绿色带缠绕，依次

2025-03-13

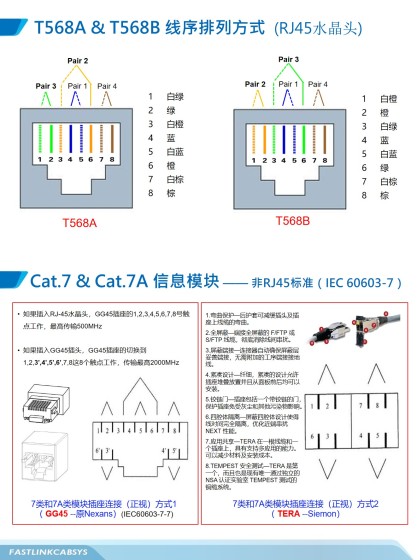

✨涉及到具体的布线施工安装，比如说制作数据跳线时需要压接水晶头，这 “蓝、橙、绿、棕” 四对线，又该如何排列呢？📌通常我们所用的数据跳线，不管是超五类还是六类，亦或是超六类跳线，采用的都是RJ45标准的8 pin水晶头，其接线方式分为T568A和T568B两种，两者之间唯一的区别就是橙色线对和绿色线对的位置进行了互换。📌不管是T568A，还是T568B，这两种接线方式都是被标准所认可的，但是在同一个项目上，只能选用其中一个标准，要么全部是T568A，要么全部是T568B，千万不能混用，否则很容易造成网络连接的问题，除

2025-03-13

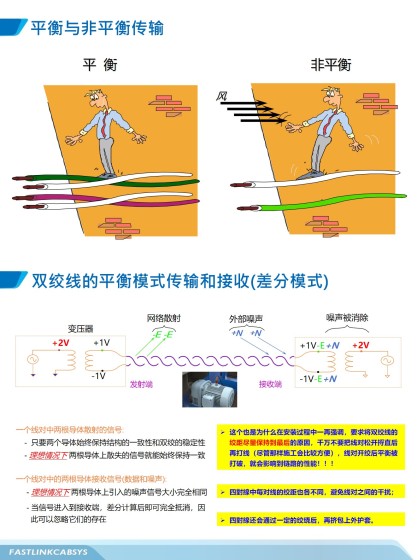

📶在通信领域，信号传输最常见的方式有平衡传输和非平衡传输两种：🚀平衡传输使用两根相互对称的导线进行传输，其中一根导线传输正向信号，另一根导线传输反向信号，通过在传输介质上施加相等但反向的信号来抵消干扰信号，从而减小信号的失真与噪声。平衡传输的优点是抗干扰能力强，传输距离远，信号质量稳定。🚪非平衡传输使用一根信号导线和一根地线进行传输，信号通过信号导线传输，而地线则用于提供电流回路。非平衡传输在传输过程中容易受外界干扰，信号质量相对较差，但其优点是简单、成本低。✨差分模式

2025-03-13

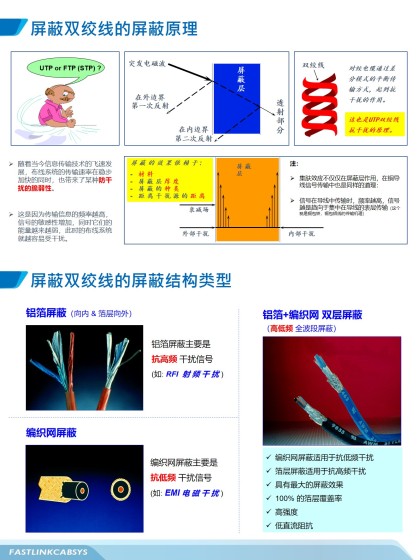

✨虽然双绞线本身具有一定的抗干扰能力，但随着网络传输速率的不断提升，布线的外部环境越来越复杂，特别是工业和数据中心等复杂环境下的电磁干扰类型越来越多，强度越来越高，普通的非屏蔽双绞线已经无法应对，是时候要给其加上额外的抗干扰保护层了，屏蔽双绞线便顺理成章的成为客户首选。🚀 屏蔽线缆内部采用的还是双绞线结构，只是在双绞线外，额外包裹上铝箔屏蔽层或金属丝网屏蔽层，能有效地将电磁波反射出金属屏蔽层。部分被吸入金属屏蔽层的电磁信号，根据法拉第电磁原理转化成电流后，再通过金属屏蔽层的接地端导入

2025-03-13

📶 为了能更高效地区分不同应用的子系统，如何更直观地辨别和管理好不同类型的缆线，是每一位项目建设者、使用者和维护者需要面对和解决的问题。按照国际惯例，目前普遍采用颜色管理的办法，来定义缆线的类型、用途和划分子系统。✨TIA-598 作为全球公认的光缆颜色编码标准，定义了不同类型光纤及跳线的颜色标识，比如室内单模光缆外皮规定为黄色，特定场合也会选用深蓝色；OM1和OM2光缆规定为橙色；OM3光缆规定为水蓝色；OM4则规定为和OM3相同的水蓝色或紫罗兰色（也有称之为桃红色的）；而OM5则规定采用柠檬绿进行标示。此

2025-03-13

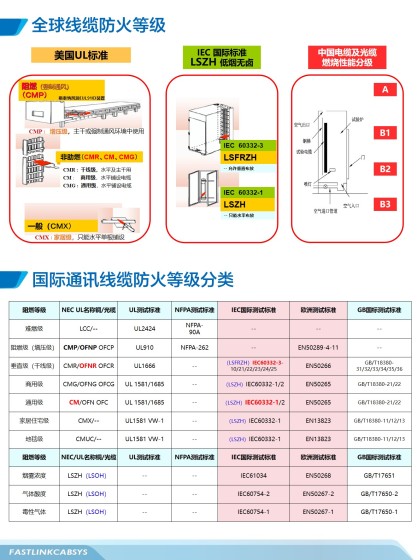

✨国际通讯线缆防火等级的分类标准，主要有美国UL标准、IEC国际标准和中国GB标准三大体系。📌大家所熟悉的美国UL线缆燃烧等级分类标准，将通信线缆的燃烧等级分为普通CMX家居级、非阻燃CMG通用级/CM商用级/CMR干线级 和 阻燃CMP增压级。📌而IEC国际标准则主要分为IEC 60332-1 等级的LSZH低烟无卤型线缆，主要用于水平布线系统，和UL标准中CMG通用级与CM商用级线缆的燃烧性能相当，只是在燃烧过程中不会释放大量的烟雾和有毒气体，更加环保。📌IEC 60332-3 等级的LSFRZH低烟无卤阻燃型线缆，燃点更高，允许在干

2025-03-13

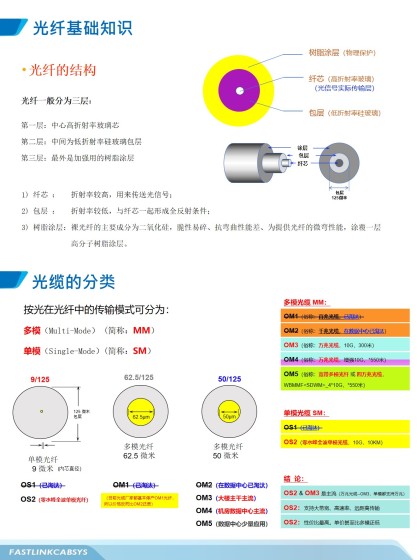

📶 今天我们来聊聊光纤的结构和分类。光纤一般分三层：✅第一层为纤芯，是光纤最中心部分高折射率的玻璃芯，主要用于光信号的传送；✅第二层为包层，是中间低折射率的硅玻璃层，与纤芯一起组成全反射环境，确保光在纤芯中传输；✅第三层为涂层，是最外面的物理保护层，因为光纤的主要成分是二氧化硅，所以必须要在其外面涂覆一层高分子树脂涂层，才能保护光纤不被轻易拉断或折断。📶 按照光在光纤中的传输模式，可以将光纤分为单模和多模两大类。📌单模光纤的纤芯直径为9微米，包层直径125微米，故习

2025-03-13

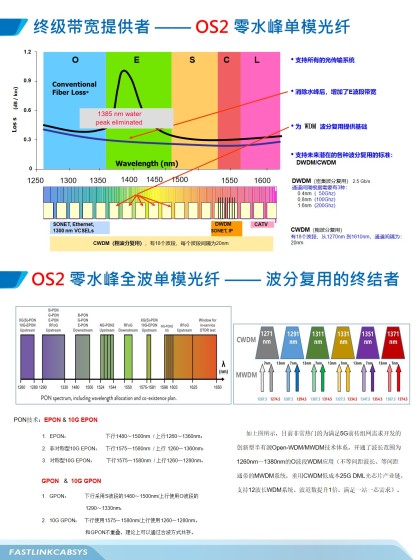

✨光信号只能在光纤的某些特定波长进行传输，俗称传输窗口，要了解这个概念，还需对光谱有个大概的认识。📌光的波长范围从10纳米到1毫米，覆盖了紫外线、可见光和红外线三个主要波段。380-780nm的可见光是人眼可感知的部分，就是我们熟悉的“红橙黄绿青蓝紫”七色光。📌紫外光波长介于10-400nm，分为UVA长波紫外、UVB中波紫外和UVC短波紫外三类，而10-200nm的真空紫外线，需在真空或特殊气体环境中传播，常用于半导体制造，如大家熟悉的DUV、EUV光刻机。✨我们今天谈的光通信，其实是在780nm-1mm的红外线波长范

2025-03-13

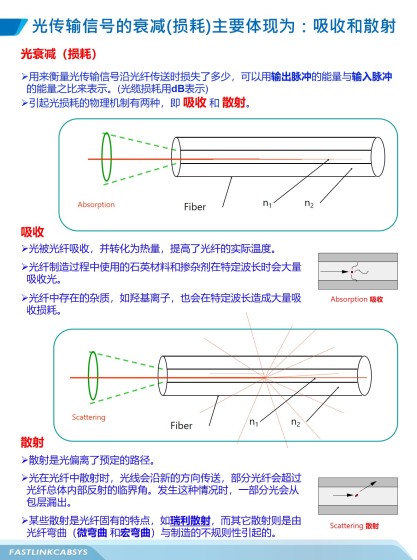

📶 光信号传输的衰减，也就是光信号沿光纤传送时损失了多少，可以用输出脉冲的能量与输入脉冲的能量之比来表示。引起光损耗的物理机制主要有两种：吸收和散射。📌所谓吸收，是指光纤在制造过程中，使用的石英材料和掺杂剂，以及过程中产生的羟基离子等杂质，会在特定波长时大量吸收光，并转化为热量，从而提高了光纤的实际温度。📌而散射是指光偏离了预定的路径，光线沿新的方向传送，部分光纤会超过其内部反射临界角，导致部分光从包层漏出。✨另外，有些散射，如瑞利散射，是光纤固有的特性，是与生俱来的，

2025-03-13

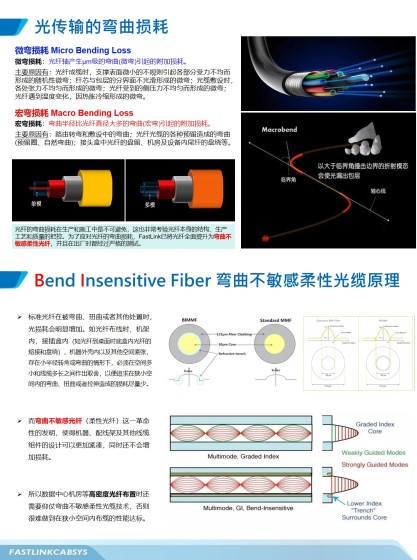

✨光传输的弯曲损耗有微弯损耗和宏弯损耗之分。📌微弯损耗是指光纤轴产生微米级弯曲所引起的附加损耗，其形成的原因有：光纤成缆时，支撑表面微小的不规则引起各部分受力不均而形成的随机性微弯；纤芯与包层的分界面不光滑形成的微弯；光缆敷设时，各处张力不均匀形成的微弯；光纤受到侧压力不均形成的微弯；光纤遇到温度变化，因热胀冷缩形成的微弯等等。📌而宏弯损耗是指光纤的弯曲半径比光纤直径大很多的弯曲所引起的附加损耗。其形成原因有：路由转弯和敷设中的弯曲；光纤光缆的各种预留造成的弯曲，以及接头盒中

2025-03-17

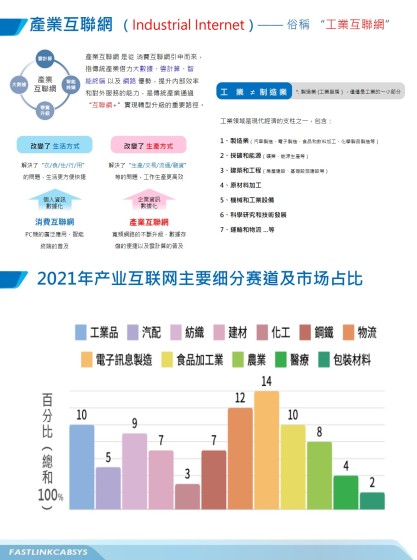

✨“工业互联网”其实是“产业互联网 Industrial Internet”的俗称，或英文直译。📌而“产业互联网”的概念是从“消费互联网”引申而来，指传统产业借力大数据、云计算、智能终端以及网路优势，提升内部效率和对外服务的能力，是传统产业通过“互联网+”实现转型升级的重要路径。📌消费互联网是在PC广泛应用、智能终端开始普及的情况下，实现了“个人信息的数据化”，解决的是人们“衣食住行用”的问题，使生活更加方便快捷，所以其改变的是人们的“生活方式”。📌产业互联网是在网络带宽不断升级，数据存储不

2025-03-18

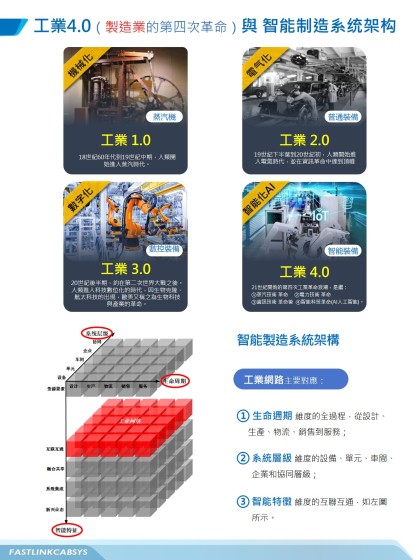

✨Industry 4.0 这个概念最早出现在 2013 年的德国汉诺威工业博览会，其核心是为了提高德国产业的竞争力，在新一轮产业革命中占领先机。但这个概念由西门子等工业服务商引入中国时，被翻译成了“工业 4.0”,好像“工业 4.0”只跟工厂和制造业的数字化有关，嫣然演变成了“工厂4.0”。但很明显 Industry 4.0 将颠覆与改变的不仅仅是工厂和制造业，其他如互联网、游戏、娱乐、金融、科技等行业也都深受其影响，这场革命所涉及的广度和深度，体现在全社会的各产业几乎都在进行整体数字化的改革，故“Industry 4.0”被译成“产业 4.0”才

2025-03-19

📶 在传统的以太网领域，综合布线需要将电脑、电话等终端设备，通过综合布线与网络交换机、服务器、存储器等进行连接，或经由路由器等设备与云端、数据中心的服务器、存储设备等进行连接。那么在工业智能制造领域，又有哪些终端和设备需要通过布线进行连接，从而实现工业数字化和自动化的深度融合，最终实现工业 4.0的终极目标呢？✨工业生产与传统办公环境有着明显的区别，需要接入的终端和设备数量、种类都非常的多，现场有很多的传感器（包括温度、湿度、浓度、压力、视频等）和执行器（如位移、启停等），以及大批的条码

2025-03-20

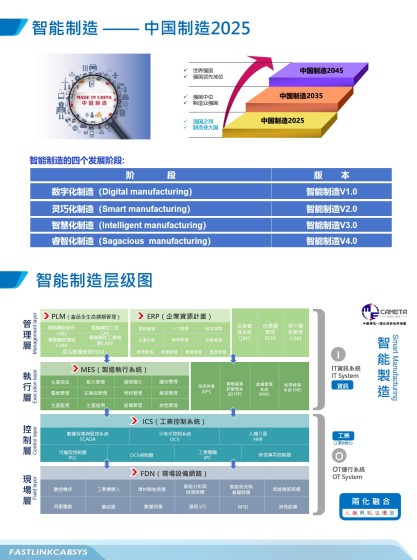

✨中国制造2025📌第一步：规划到2025年争取进入世界制造业大国、强国之列;📌 第二步：规划到2035年争取达到制造业强国中位；📌 第三步：规划到2045年达到世界制造业强国领先地位。✨“中国制造2025”的目的是实现生产制造的智能化，故又被称作“智能制造”，可分为四个阶段：📶第一个阶段是“数字化制造”，其底层技术是工业机器人、工业数字自动化。📶第二个阶段是“灵巧化制造”，又称“柔性化制造或数据流动自由化”，其底层技术是物联网、工业软件和边缘计算。📶第三个阶段是“

2025-03-21

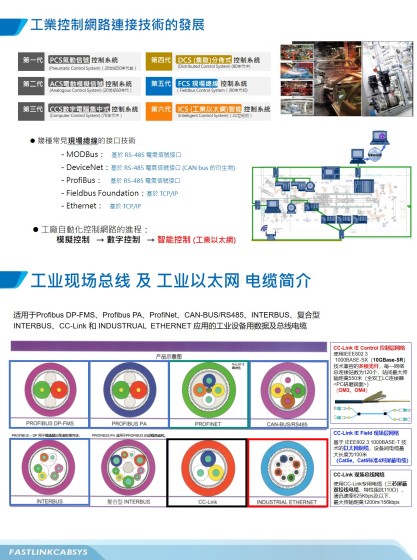

✨纵观整个工业控制网络连接技术的发展，已经经历了几代的技术变革与迭代：📌 第一代PCS气动信号控制系统（20世纪50年代前）。📌 第二代ACS电动模拟信号控制系统（20世纪50年代后）。📌 第三代CCS数字计算机集中式控制系统（20世纪60年代中期以后）。📌 第四代DCS集散分布式控制系统（20世纪70年代中期以后）。📌 第五代FCS现场总线控制系统。●该技术已经非常成熟，目前被大量运用在各行各业生产的现场环境中，包含有MODBus、DeviceNet、Fieldbus Foundation、ProfiBus、Ethernet等主要的数十种

2025-03-24

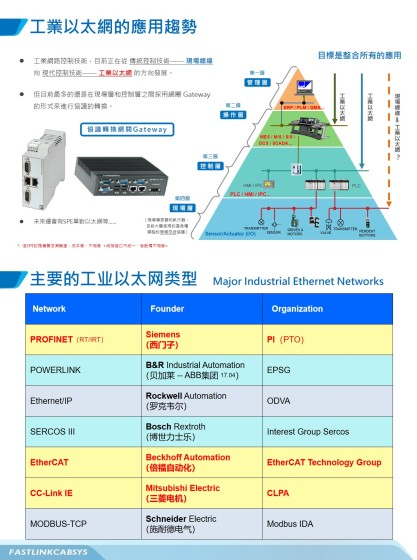

📶 从上图我们可看出，工业网络控制技术正在从现场总线的传统控制技术向工业以太网的现代控制技术方向发展。✨ 工业以太网目前已经完美的链接了工厂企业管理层和操作层，现在已经渗透到了生产的控制层，但是因为现场层的情况非常复杂，各传感器、执行器等终端设备的接口、传输协议等都还没有统一，故工业以太网在深入到现场层的过程中遇到了一定的阻力，目前最多的还是在现场层和控制层之间采用 Gateway网管的形式来进行协议的转换，所以需要通过多方努力，共同寻求新的技术突破。✨ 如采用SPE单对以太网技术，来实现一

2025-03-25

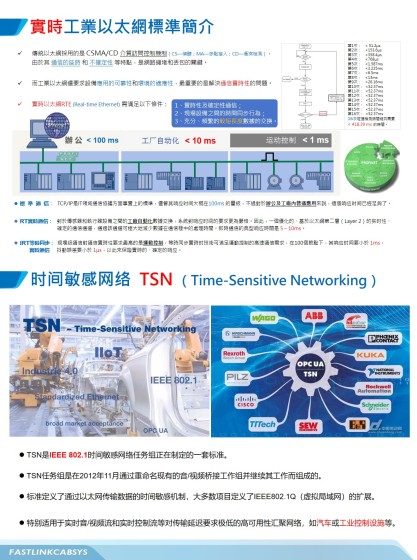

✨标准以太网采用的是CSMA/CD介质访问控制机制，CS指网络侦听；MA指多点接入；CD指网络冲突检测。由于这种侦听冲突检测机制的通信，存在网络延时和传输不确定等特点，所以一度成为它应用于工业以太网的主要障碍。📌标准以太网传输的侦听/冲突检测/信号重发流程图，重复周期数最大为16次，这也是我们为什么有时觉得访问速度很快，有时又觉得网络访问速度很慢，存在严重的网络传输延迟问题的关键所在。故标准以太网被运用在普通办公和网页浏览时还可以被接受，但在工业环境中，特别是在生产流水线等场合应用时，这种网络传输的

2025-03-26

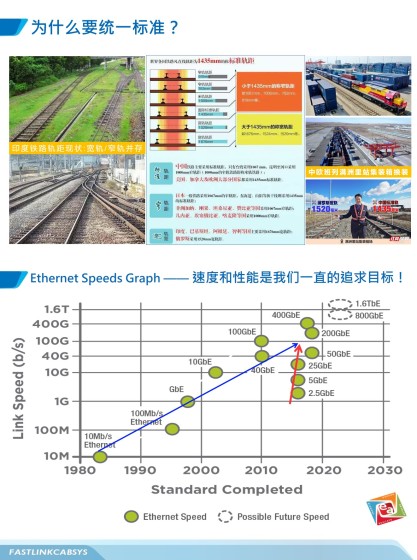

👋 今天我们来聊聊一个超关键的话题 —— 统一标准的重要性。🚗 俗话说 “没有规矩不成方圆”，从古至今，统一标准都有着非凡的意义，就像古代的 “车同轨、书同文、行同伦、地同域、量同衡、币同形......”，为国家的交流发展奠定了基础。🚂 拿铁路运输来说，不同国家铁路轨距差异大，有窄轨、米轨、标轨和宽轨之分。印度就很典型，国内宽轨与窄轨并存，导致铁路无法互通，这得多耽误事呀😣！还有中欧班列，沿线各国轨距不同，在满洲里站等地得进行集装箱换装才能通行，这一换装，时间成本和经济成本蹭蹭往上

2025-03-27

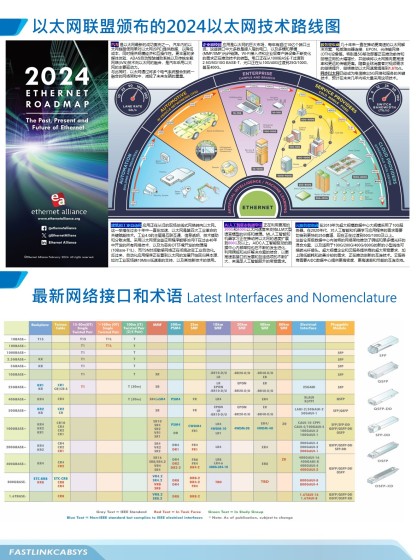

✨由以太网联盟颁布的2024以太网技术路线图可知：📌建筑和工业自动化应用正在从旧的现场总线式网络转向以太网，自动化应用程序正在看到以太网的发展开始回归其本源。📌汽车是以太网最新的成功案例之一。更丰富的多媒体体验、ADAS自动驾驶辅助系统以及传统车载网络技术向以太网的融合，是汽车采用以太网的主要驱动力。📌企业和校园应用则是以太网的巨大市场，电口正在从1000BASE-T过渡到2.5G/5G/10G BASE-T，光口正在从10G/40G过渡到25G/100G，甚至400G。📌 电信等移动网络提供商以及云服务提供商，几十

2025-03-28

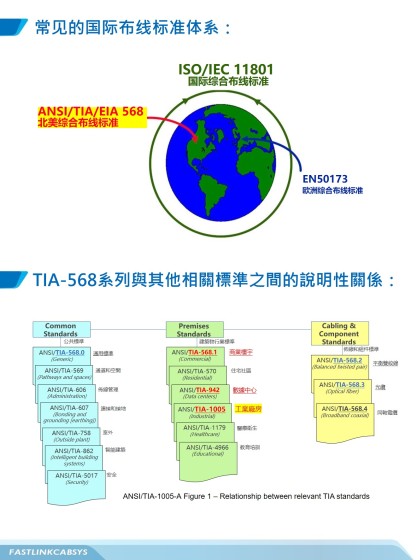

📶高速以太网的传输，需要基于不同的布线传输介质，而这些布线的传输介质，则需要遵循以下几个国际标准体系，以 ISO 11801 的国际综合布线标准和 TIA 568 北美综合布线标准为主，当然在不同的国家和地区，都有自己的布线标准，但和以上两个标准大同小异，如欧盟遵循的 EN50173 欧洲综合布线标准等等。✨以 ISO 11801 国际综合布线标准为例，不同行业所对应的具体的标准子系统还各有不同，如在商业办公领域对应的是 ISO/IEC 11801-2 的标准，在数据中心对应的是 ISO/IEC 11801-5 的标准，而工业厂房等领域则对应的是 ISO/IEC

2025-03-31

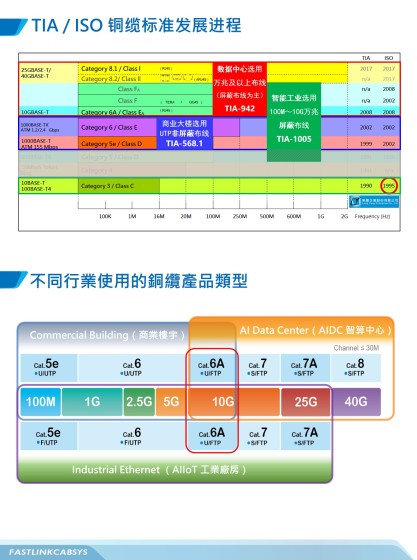

🌍以太网综合布线系统自TIA在1990年正式颁布基于10BASE-T的Cat3铜缆双绞线标准（16MHz带宽）至今，不断地迭代进化，ISO也紧跟其后，在1995年颁布了Class C标准（等同于Cat3），后来又将Cat3/Class C的布线标准提升至100BASE-T4的网络传输应用。📌之后TIA颁布的支持16Mbps Token Ring网络传输应用的Cat4布线标准（20MHz带宽）及支持100BASE-Tx的Cat5（Class D）布线标准，也在二十一世纪初被废除（而如今在一些布线和网络技术指标里面提及的Cat5标准，其实指的是Cat5e，只不过目前还是会有少部分别有用心的厂商，为了降低成本

2025-04-01

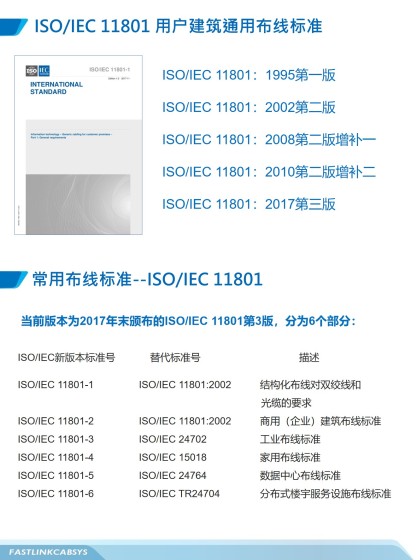

✨ISO 11801 国际综合布线标准于1995年颁布第一版，并于7年后的2002年颁布了第二版，之后又分别于2008年和2010年发布了第二版的增补版，直到2017年才正式颁布了第三版。✨当前2017年末颁布的ISO 11801第三版共分6个部分：📌ISO/IEC 11801-1 结构化布线对双绞线和光缆的要求📌ISO/IEC 11801-2 商用（企业）建筑布线标准📌ISO/IEC 11801-3 工业布线标准📌ISO/IEC 11801-4 家用布线标准📌ISO/IEC 11801-5 数据中心布线标准📌ISO/IEC 11801-6 分布式楼宇服务设施布线标准✨ISO 1
