2025-03-26

👋 今天我们来聊聊一个超关键的话题 —— 统一标准的重要性。🚗 俗话说 “没有规矩不成方圆”，从古至今，统一标准都有着非凡的意义，就像古代的 “车同轨、书同文、行同伦、地同域、量同衡、币同形......”，为国家的交流发展奠定了基础。🚂 拿铁路运输来说，不同国家铁路轨距差异大，有窄轨、米轨、标轨和宽轨之分。印度就很典型，国内宽轨与窄轨并存，导致铁路无法互通，这得多耽误事呀😣！还有中欧班列，沿线各国轨距不同，在满洲里站等地得进行集装箱换装才能通行，这一换装，时间成本和经济成本蹭蹭往上

2025-03-27

✨由以太网联盟颁布的2024以太网技术路线图可知：📌建筑和工业自动化应用正在从旧的现场总线式网络转向以太网，自动化应用程序正在看到以太网的发展开始回归其本源。📌汽车是以太网最新的成功案例之一。更丰富的多媒体体验、ADAS自动驾驶辅助系统以及传统车载网络技术向以太网的融合，是汽车采用以太网的主要驱动力。📌企业和校园应用则是以太网的巨大市场，电口正在从1000BASE-T过渡到2.5G/5G/10G BASE-T，光口正在从10G/40G过渡到25G/100G，甚至400G。📌 电信等移动网络提供商以及云服务提供商，几十

2025-03-28

📶高速以太网的传输，需要基于不同的布线传输介质，而这些布线的传输介质，则需要遵循以下几个国际标准体系，以 ISO 11801 的国际综合布线标准和 TIA 568 北美综合布线标准为主，当然在不同的国家和地区，都有自己的布线标准，但和以上两个标准大同小异，如欧盟遵循的 EN50173 欧洲综合布线标准等等。✨以 ISO 11801 国际综合布线标准为例，不同行业所对应的具体的标准子系统还各有不同，如在商业办公领域对应的是 ISO/IEC 11801-2 的标准，在数据中心对应的是 ISO/IEC 11801-5 的标准，而工业厂房等领域则对应的是 ISO/IEC

2025-03-31

🌍以太网综合布线系统自TIA在1990年正式颁布基于10BASE-T的Cat3铜缆双绞线标准（16MHz带宽）至今，不断地迭代进化，ISO也紧跟其后，在1995年颁布了Class C标准（等同于Cat3），后来又将Cat3/Class C的布线标准提升至100BASE-T4的网络传输应用。📌之后TIA颁布的支持16Mbps Token Ring网络传输应用的Cat4布线标准（20MHz带宽）及支持100BASE-Tx的Cat5（Class D）布线标准，也在二十一世纪初被废除（而如今在一些布线和网络技术指标里面提及的Cat5标准，其实指的是Cat5e，只不过目前还是会有少部分别有用心的厂商，为了降低成本

2025-04-01

✨ISO 11801 国际综合布线标准于1995年颁布第一版，并于7年后的2002年颁布了第二版，之后又分别于2008年和2010年发布了第二版的增补版，直到2017年才正式颁布了第三版。✨当前2017年末颁布的ISO 11801第三版共分6个部分：📌ISO/IEC 11801-1 结构化布线对双绞线和光缆的要求📌ISO/IEC 11801-2 商用（企业）建筑布线标准📌ISO/IEC 11801-3 工业布线标准📌ISO/IEC 11801-4 家用布线标准📌ISO/IEC 11801-5 数据中心布线标准📌ISO/IEC 11801-6 分布式楼宇服务设施布线标准✨ISO 1

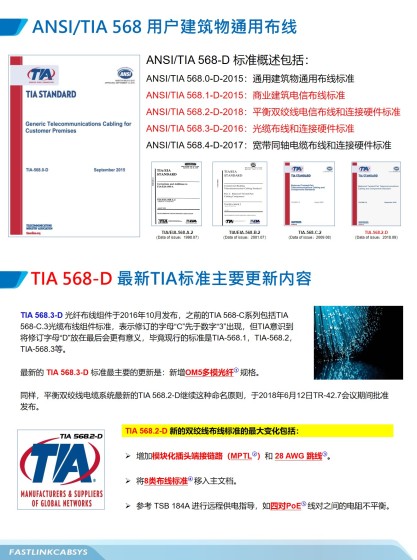

2025-04-02

✨TIA 568-D 用户建筑物通用布线标准，包含以下几个主要分项：📌1、TIA 568.0-D-2015：通用建筑物通用布线标准📌2、TIA 568.1-D-2015：商业建筑电信布线标准📌3、TIA 568.2-D-2018：平衡双绞线电信布线和连接硬件标准📌4、TIA 568.3-D-2016：光缆布线和连接硬件标准📌5、TIA 568.4-D-2017：宽带同轴电缆布线和连接硬件标准✨TIA 568.3-D 光纤布线组件于2016年10月发布，之前的TIA 568-C系列包括TIA 568-C.3光缆布线组件标准，表示修订的字母“C”先于数字“3”出现，但TIA意识到将修订字母

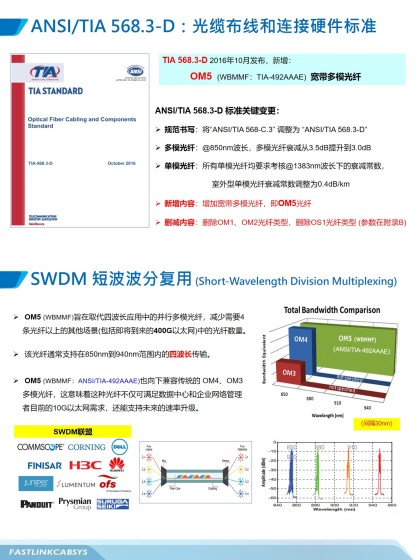

2025-04-03

📶TIA 568.3-D 光缆布线和连接硬件标准于2016年正式颁布，其中最主要的变更是：新增了OM5宽带多模光纤规格，并删除了OM1、OM2多模光纤和OS1单模光纤共三种光纤类型。✨更新后的TIA 568.3-D标准和之前的TIA 568-C.3标准的具体更新参数指标参考上图。📶 最新的光纤标准对光纤连接的机械性能指标做了规定，确保光纤在施工过程中的安全性。同时还进一步明确了光纤接头的类型、极性和识别方式，以及光纤的熔接和连接损耗等关键参数。✨TIA 568.3-D标准最大的更新就是新增了OM5光纤类型，支持SWDM短波波分复用，具体来

2025-04-07

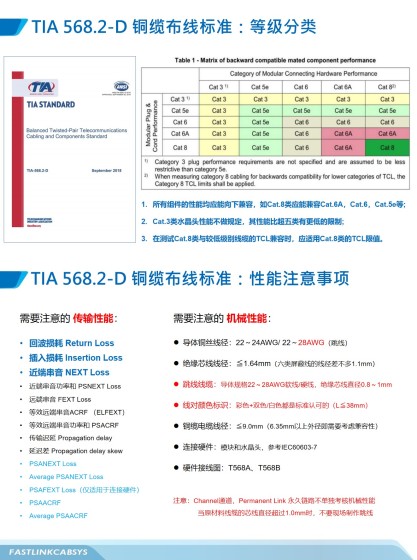

✨ TIA 568.2-D 平衡双绞线电信布线和连接硬件标准直到2018年9月才正式颁布，是TIA 568-D标准家族中最晚公布的（TIA 568.0-D 和 TIA 568.1-D标准早在2015年就已经正式颁布），可见TIA 568.2-D 标准制定的艰难，需要考虑的内容涉及面实在是太广了。✨ 比如为了应对数据中心铜缆40G高速，30米短距离的信号传输，铜缆八类标准的制定就需要考虑从设计、安装到测试验收等一系列的问题，还要考虑对Cat6A及Cat6等组件性能向下兼容性的问题等等。从上表的铜缆布线等级分类表可以看到，大家之前经常有提及的所谓铜缆七类标准，从严格意

2025-04-08

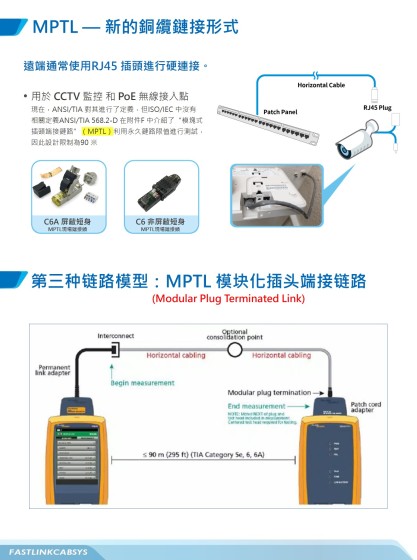

✨随着IoT物联网和工业互联网技术的发展，越来越多的设备正在IP化并被连接到铜缆水平布线基础设施中，其中大多数设备都集成有用于连接网络的RJ45端口，例如安防摄像头、LED灯、楼宇自动化控制器、Wi-Fi接入点和工业4.0生产制造过程中的传感器、控制器、执行器、机台等等。✨ 连接这类设备时，尤其是工厂生产设备和机台、以及那些安装在天花板中，无法安装面板或不允许安装面板的设备，通常是在链路末端直接端接一个全新的模块化插头，末端是标准的RJ45水晶头尺寸，所以可以直接插入设备，从根本上消除了设备端的跳线。✨

2025-04-09

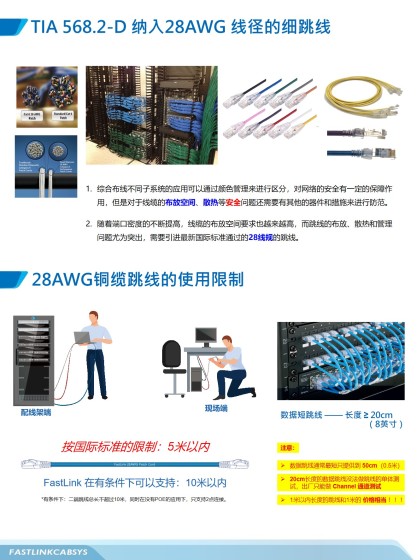

📶之前有谈过，综合布线不同子系统的应用通过颜色管理来进行区分，对网络的安全有一定的保障作用，但是对于线缆的布放空间、散热等安全问题还需要有其他的器件和措施来进行防范。📶随着端口密度的不断提高，线缆的布放空间要求也越来越高，而跳线的布放、散热和管理问题尤为突出，为了能更好地解决这一问题，最新的TIA 568.2-D国际标准纳入了28AWG线规的细跳线。✨但是，在28AWG细跳线的使用过程中，还是有一些需要注意的地方。📌首先是跳线的长度，按照国际标准的要求，一般28AWG细跳线的长度控制在5米以内。

2025-04-10

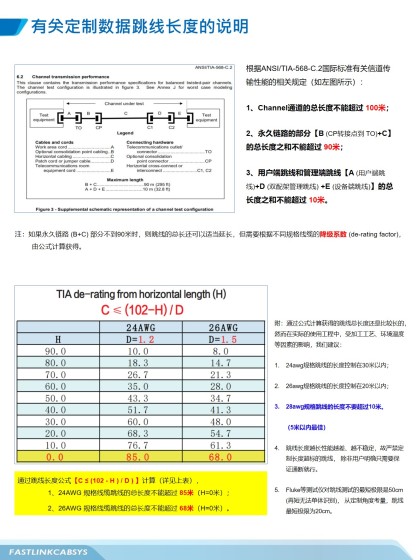

✨根据 ANSI/TIA-568-C.2 国际标准有关信道传输性能的相关规定（如上图所示）：📌1、Channel 通道的总长度不能超过 100米；📌2、永久链路的部分【B (CP转接点到TO)+C】的总长度之和不能超过 90米；📌3、用户端跳线和管理端跳线【A (用户端跳线)+D (双配架管理跳线) +E (设备端跳线)】的总长度之和不能超过 10米。🌍注：如果永久链路 (B+C) 部分不到 90米时，则跳线总的长度还可以适当延长，但需要根据不同规格线缆的降级系数 (de-rating factor)，由公式计算获得。✨依据ANSI/TIA-568-C.2 标准 “

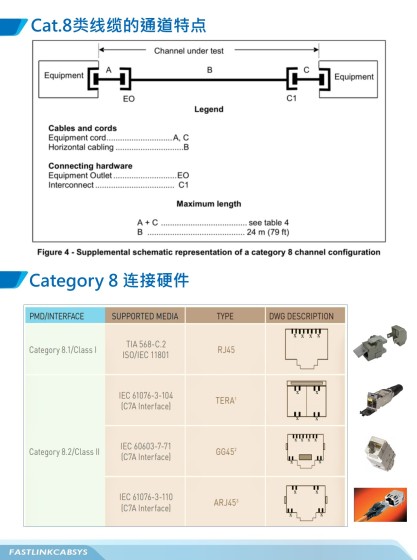

2025-04-11

✨ 随着网络速率的不断提升，特别是机房数据中心设备间的链接，传统的10G万兆速率已经无法满足应用的需求，更高速率的40GBASE-T标准已经成为越来越多用户的刚需，TIA和ISO于2017年分别适时推出了Cat8.1和Class I 布线标准，但由8类线缆通道图可知，只支持2点连接的短链路。✨ 另外，由于八类连接硬件有RJ45和非RJ45接口之分，所以标准将非RJ45的TERA、GG45和ARJ45接口的标准定义为Cat8.2和Class II，如上图所示。✨ 八类布线系统的主要特点是：📌1、八类链路的布线系统仅支持2个连接点；📌2、针对不同跳线

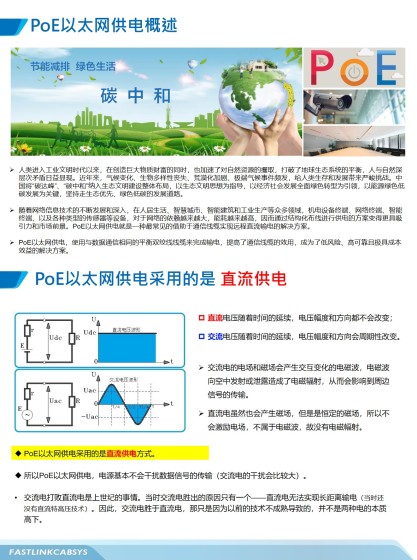

2025-04-14

📶人类进入工业文明时代以来，在创造巨大物质财富的同时，也加速了对自然资源的攫取，打破了地球生态系统的平衡，人与自然深层次矛盾日益显现。近年来，气候变化、生物多样性丧失、荒漠化加剧、极端气候事件频发，给人类生存和发展带来严峻挑战。📶中国将碳达峰、碳中和纳入生态文明建设整体布局，以生态文明思想为指导，贯彻新发展理念，以经济社会发展全面绿色转型为引领，以能源绿色低碳发展为关键，坚持走生态优先、绿色低碳的发展道路。📶随着网络信息技术的不断发展和深入，在人居生活、智慧城市、智能建筑和工

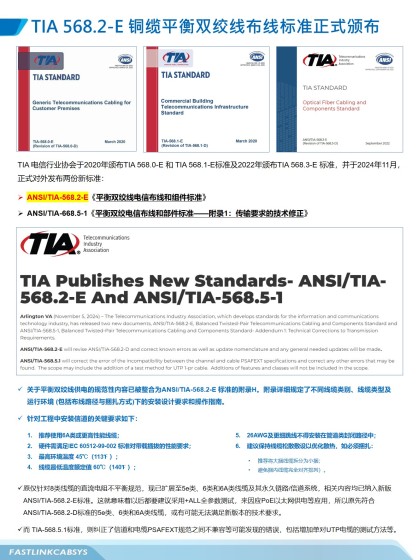

2025-04-15

✨ TIA 电信行业协会于2020年颁布TIA 568.0-E 和 TIA 568.1-E标准及2022年颁布TIA 568.3-E 标准后，于2024年11月5日，正式对外发布了两份新的文件：ANSI/TIA-568.2-E《平衡双绞线电信布线和组件标准》和ANSI/TIA-668.5-1《平衡双绞电信布线和部件标准——附录1：传输要求的技术修正》。✨ 此次修订整合了ANSI/TIA-568.2-D标准的两项重要增补条款：📌 1、ANSI/TIA-568.2-D-1 8类测试用平衡-非平衡转换器（Balun）要求；📌 2、ANSI/TIA-568.2-D-2 平衡双绞线缆供电规范。✨ 其中，关于平衡双绞线缆供电的规

2025-04-16

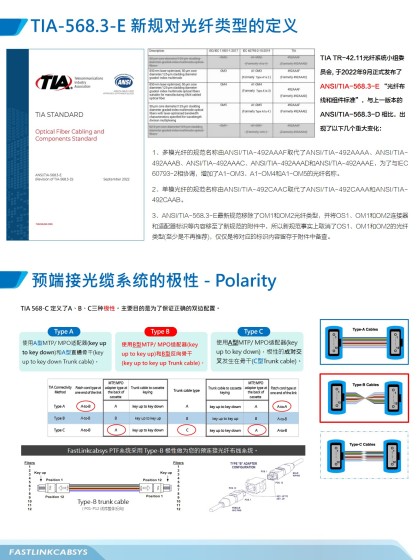

📶TIA TR-42.11光纤系统小组委员会于2022年9月正式发布了ANSI/TIA-568.3-E“光纤布线和组件标准”，与上一版本的ANSI/TIA-568.3-D相比，出现了以下几个重大变化：📌 1、多模光纤的规范名称由ANSI/TIA-492AAAF取代了ANSI/TIA-492AAAA、ANSI/TIA-492AAAB、ANSI/TIA-492AAAC、ANSI/TIA-492AAAD和ANSI/TIA-492AAAE，为了与IEC 60793-2相协调，增加了A1-OM3、A1-OM4和A1-OM5的光纤名称。📌 2、单模光纤的规范名称由ANSI/TIA-492CAAC取代了ANSI/TIA-492CAAA和ANSI/TIA-492CAAB。📌 3、ANSI/TIA-568.3-E最新规范移除

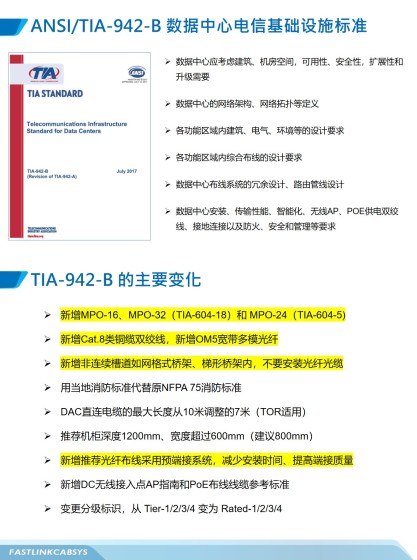

2025-04-17

✨TIA 942-B 数据中心电信基础设施标准于2017年7月正式颁布。✨该标准考虑了建筑、机房空间的可用性、安全性，扩展性和升级的需要，以及对网络架构和网络拓扑等的定义。✨另外，各功能区域内建筑、电气、环境等和区域内综合布线设计的要求，冗余的设计、路由管线的设计，乃至数据中心的安装、传输性能、智能化、无线AP、POE供电、接地及防火、安全和管理等要求都有明确的规定。📶TIA-942-B 标准的主要变化有：新增了MPO-16、MPO-32 和 MPO-24 多芯接头；新增了八类铜缆双绞线和OM5宽带多模光纤；新增了非连续槽道

2025-04-18

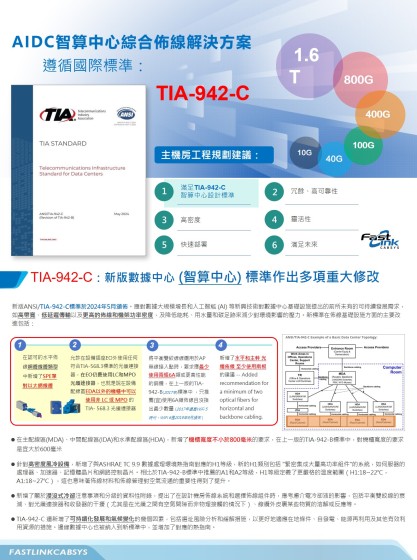

📶 最新版的TIA-942-C数据中心标准于2024年5月正式颁布，主要是为了因应数据大规模增长和AI人工智能等新兴技术对数据中心基础设施提出的前所未有的可持续发展要求，其中AIDC智算中心的综合布线根据最新的942C设计标准，要求具有可靠性高，密度高，并具有冗余、灵活快速部署的特点，不仅满足现在10G、40G和100G的应用，更能满足未来400G、800G乃至1.6T的超高速以太网传输。✨ 新版的TIA-942-C 标准，有关综合布线部分的主要变更有：📌1、在认可的水平布线铜缆线缆类型中新增了SPE单对以太网线缆；📌2、允许在设

2025-04-21

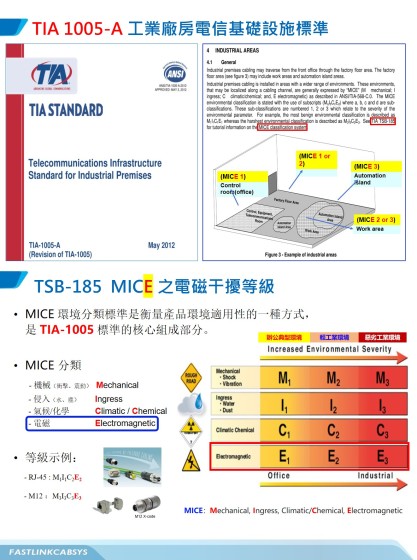

✨2012年，工业环境电信基础设施标准 TIA 1005-A 正式颁布，详细的将以太网应用环境进行了划分，并对不同环境下的网络及布线的规格提出了详细的要求，为复杂环境下以太网材料的设计、选型和安装等提供了依据。和商业楼宇标准最大的不同，TIA 1005-A 引入了环境区域的概念。✨MICE 环境分类标准是衡量产品环境适用性的一种方式，是 TIA 1005 标准的核心组成部分。📶如图所示，MICE 是机械震动(M)、异物入侵(I)、环境化学(C)、电磁(E)等的缩写。其中 M、I、C、E 四项指标均分成 1、2、3 三个等级，1 对应的是办公 Office

2025-04-22

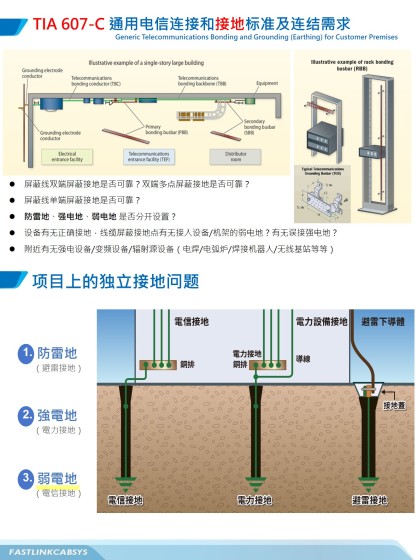

✨ 屏蔽布线系统具有良好的抗电磁干扰性能，但也是有条件的，其系统的安装必须要满足TIA 607-C国际接地标准的要求。可能需要考虑以下几方面的内容：📌 1、屏蔽线双端屏蔽接地是否可靠？双端多点屏蔽接地是否可靠？📌 2、屏蔽线单端屏蔽接地是否可靠？📌 3、防雷地、强电地、弱电地是否分开设置？📌 4、设备有无正确接地，线缆屏蔽接地点有无接入设备/机架的弱电地？有无误接强电地？📌 5、附近有无强电设备/变频设备/辐射源设备（如电焊/电弧炉/焊接机器人/无线基站等等）✨ 在很多人的印

2025-04-23

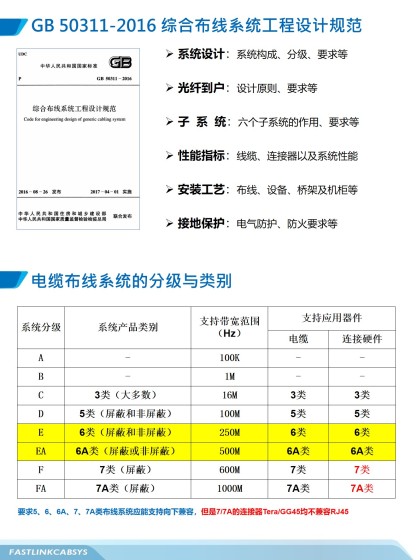

✨GB 50311 - 2016《综合布线系统工程设计规范》，为综合布线系统的设计提供了权威的指导，主要涉及以下几部分的内容：📌 1、系统设计：系统构成、分级、要求等；📌 2、光纤到户：设计原则、要求等；📌 3、子系统：六个子系统的作用、要求等；📌 4、性能指标：线缆、连接器以及系统性能；📌 5、安装工艺：布线、设备、桥架及机柜等；📌 6、接地保护：电气防护、防火要求等。✨ GB 50311 - 2016设计规范，沿用了ISO 11801和TIA 568标准，将电缆布线系统分为C、D、E、EA、F和FA等几个

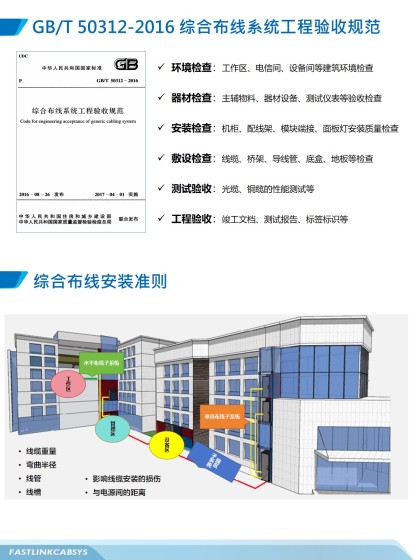

2025-04-24

✨ GB/T 50312综合布线系统工程验收规范，从规范编码带 “T” 可知，该规范并非强制性规范，而是推荐参考性规范，但一般情况下，大部分的项目，依然还是会以此作为参照。规范内容涵盖以下几个方面：📌 1、环境检查：工作区、电信间、设备间等建筑环境检查；📌 2、器材检查：主辅物料、器材设备、测试仪表等验收检查；📌 3、安装检查：机柜、配线架、模块端接、面板灯安装质量检查；📌 4、敷设检查：线缆、桥架、导线管、底盒、地板等检查；📌 5、测试验收：光缆、铜缆的性能测试等；📌 6

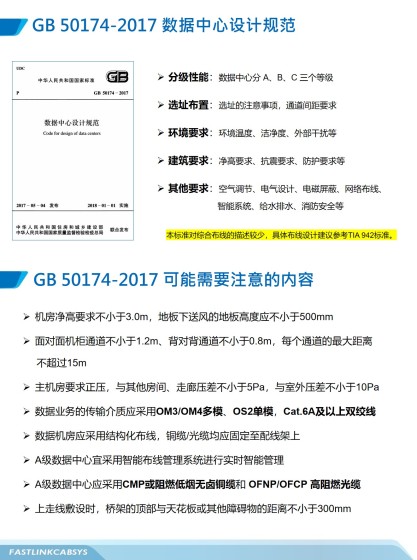

2025-04-25

✨ GB 50174-2017 数据中心设计规范主要涉及以下内容：📌 1、分级性能：数据中心分 A、B、C 三个等级；📌 2、选址布置：选址的注意事项，通道间距要求；📌 3、环境要求：环境温度、洁净度、外部干扰等；📌 4、建筑要求：净高要求、抗震要求、防护要求等；📌 5、其他要求：空气调节、电气设计、电磁屏蔽、网络布线、智能系统、给水排水、消防安全等。✨ 由于该标准对综合布线的描述较少，所以具体的数据中心布线设计建议还是要参考TIA 942国际标准。✨ GB 50174-2017 规范需要注意的
