2025-04-25

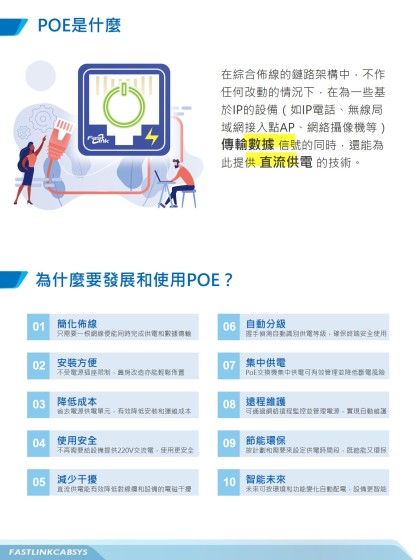

✨ 在综合布线的链路架构中，不作任何改动的情况下，在为一些基于IP的设备（如IP电话、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此提供直流供电的技术。✨ 发展和使用PoE具有以下优点：📌 1、简化布线：只需要一根网线便能同时完成供电和数据传输；📌 2、安装方便：不受电源插座限制，旧房改造亦能轻松布置；📌 3、降低成本：省去电源供电单元，有效降低安装和运维成本；📌 4、使用安全：不再需要给设备提供220V交流电，使用更安全；📌 5、减少干扰：直流供电能有效

2025-05-07

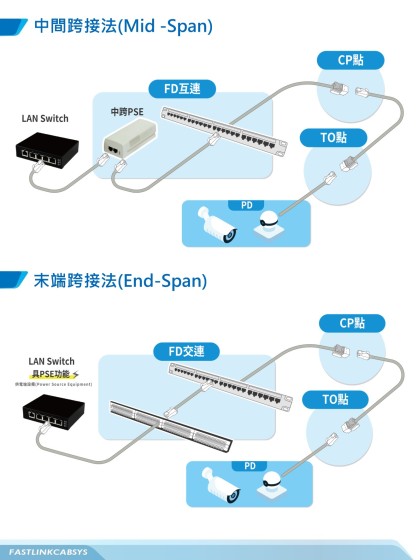

📶PoE的跨接方式主要有Mid-Span中间跨接法和End-Span末端跨接法两种。中间跨接法主要是在不改变现有交换机的情况下，在交换机端口和配线架端口之间加入一个中跨PSE设备，额外在网线上追加直流供电电源，为终端的PD设备进行供电。📶 而末端跨接法是需要将交换机更换成具有PSE供电功能的PoE交换机，这样每个交换机端口就可以判断终端设备是否是PoE设备，如是就可以直接供电了，不需要在布线链路中间加入中跨PSE设备。📶 所以根据项目现场的实际情况，就会有几种不同的连接方式。📌1、交换机和终端设备都支持PoE

2025-05-08

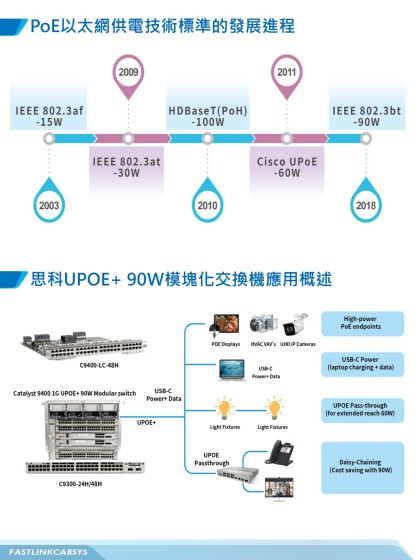

✨PoE（Power over Ethernet）以太网供电技术，最早是由思科提出的，并于2003年得到了IEEE的标准化，即IEEE 802.3af标准，为终端设备提供15W的供电功率。📌随着网络设备的不断普及和发展，PoE技术也逐渐得到了广泛的应用和进一步的发展，IEEE于2009年颁发了802.3at更新标准，即俗称的PoE+，为终端设备提供30W的供电功率。📌为了支持更高功率的以太网供电技术，HDBaseT于2010年颁布了供电功率高达100W的PoH技术，思科也于2011年颁布了供电功率高达60W的UPoE标准技术，并还在积极探索供电功率高达100W的PoE技术。100W曾

2025-05-09

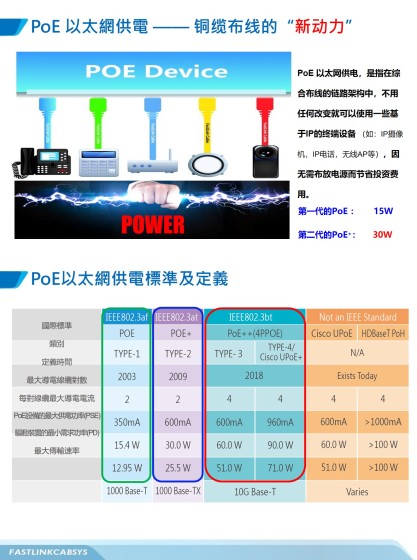

📶PoE 以太网供电，是指在综合布线的链路架构中，不用任何改变就可以为越来越多的IP终端设备 （如：IP摄像机，IP电话，无线AP等），提供以太网数据连接的同时进行供电，节省了布放电源的费用。📶从2003年开始至今，通过二十多年的应用与发展，PoE以太网供电技术标准已经先后迭代出了802.3af、802.3at和802.3bt 三个标准。📌其中802.3af标准就是俗称的PoE标准，又称Type-1标准，于2003年颁布，采用2对线供电方式，每对线的最大电流为350mA，提供最高15W的供电功率。📌802.3at标准就是俗称的PoE+标准，又称Type

2025-05-12

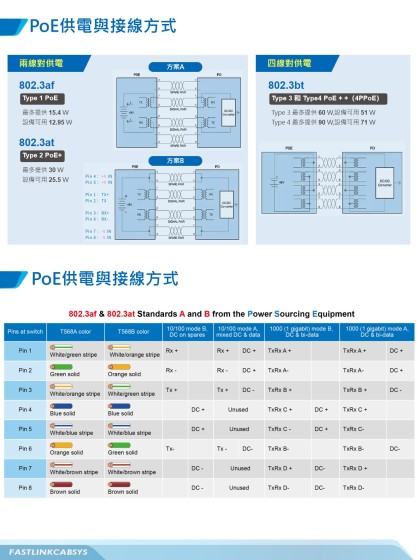

📶上一单元“PoE以太网供电标准及定义”文中提到，PoE一共有三种具体的接线方式，具体如下：✨PoE以太网供电的线缆接线方式，分为两对线供电和四对线供电两种类型，其中两对线供电的接线方式又分成方案A和方案B两种。📌方案A接线方式，对应的是802.3af Type-1 PoE应用，是在12和36两对线传输网络信号的同时，加载直流供电，提供最多15W的供电功率。📌而方案B接线方式，其对应的是802.3at Type-2 PoE+的应用，四对网线分工合作，各司其职，12和36线对传输标准的以太网数据信号，而原本闲置的45和78线对用以承载

2025-05-13

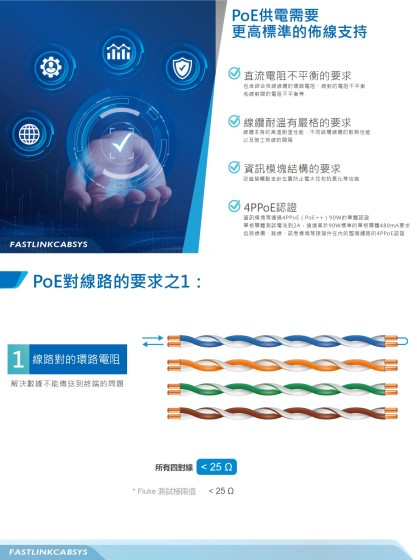

✨PoE以太网供电需要更高标准的布线来支持，主要包含以下几方面的内容。📌1、对布线线缆直流电阻不平衡的要求：包含综合布线的环路电阻、线对的电阻不平衡和线对间的电阻不平衡等。📌2、对布线线缆耐温有严格的要求：线缆本身的高温耐温性能、不同结构线缆的散热性能以及施工布线的间隔。📌3、对资讯模块结构的要求：改进接触点金针的位置，防止电火花和抗氧化等性能。📌 4、需要4PPoE的认证：资讯模块等需要通过4PPoE（PoE++）90W的单体认证，单根导体测试电流到2A，源源高于90W标准的单根导体480mA的

2025-05-14

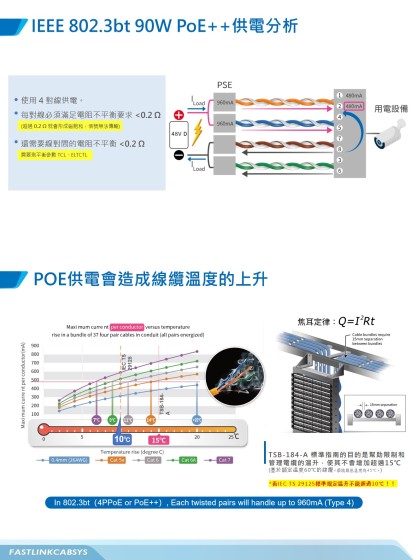

📶最新的802.3bt PoE++以太网供电，最高可以提供90W的直流供电，采用四对线同时供电，所以也称4PPoE。其中两对线上加载的是直流电源的正极（如DC 48V），另外两对线上加载的是直流电源的负极，每对线最高提供960mA的电流，所以每根铜导体上实际加载的是480mA，也就是业内默认的0.5A电流。📶 正是因为在双绞线上加载了高达480mA的直流电流，根据焦耳定律，由于导体本身有一定的电阻，所以当电流经过的时候，会产生一定的热量。实验得知，从26AWG的线缆（一般为跳线），到24AWG的超五类线缆，再到23AWG的六类线缆、超六类线缆

2025-05-15

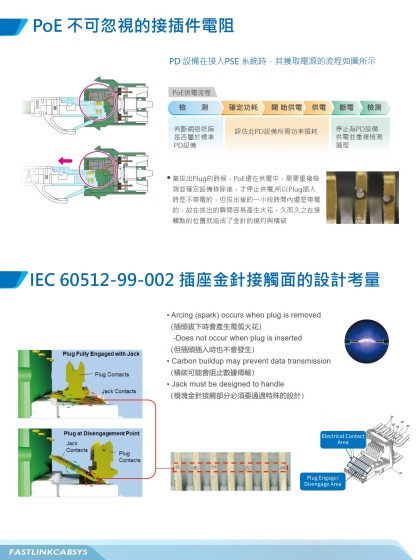

✨PoE以太网供电，除了对线缆有额外的要求，对接插件部分也是有明确规定的。PD设备在接入PSE系统时，其获取电源的流程如图所示：✨ 第一步是通过检测来判断网络终端设备是否属于标准的PD设备，如果不是，就停止为该端口供电。如果终端是PoE设备，则从小电流开始评估此PD设备所需的功率，来确定需要给该终端设备提供多少功率的电力支持。✨ 但是当拔出Plug時，PoE还在供电中，需要重复检测并确定设备已经被移除后，才停止供电。所以Plug插入时是不带电的，但拔出的时候是带电的，故在拔出的瞬间容易产生火花，久而久之在

2025-05-16

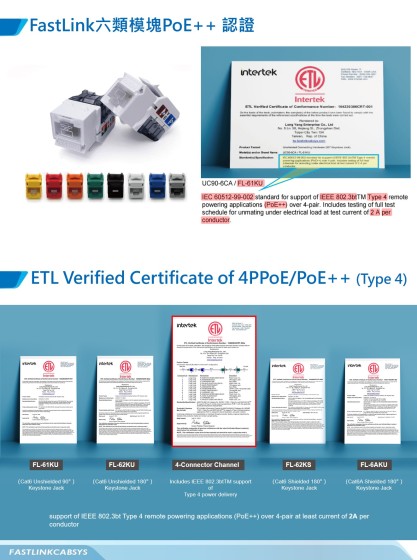

✨ 前两章节我们分别谈了PoE以太网供电对网络线缆和接插件的要求，但最终还是需要得到第三方国际认证机构的PoE++认证才能放心。✨ 以最常见的六类非屏蔽模块为例，ETL等第三方国际认证机构会对其进行各项认证实验，来检测其是否能支持高达90W功率4PPoE应用，我们从最终的认证测报细项中可以看出，其检测的依据是 IEC 60512-99-002标准，认证其是否满足802.3bt 标准Type-4类型高达90W的PoE++应用，并且认证测试所加载的是每个导体高达2A的电流，远高于802.3bt标准480mA的最大电流要求，为今后高功率PoE应用提供了足够的安全保证
